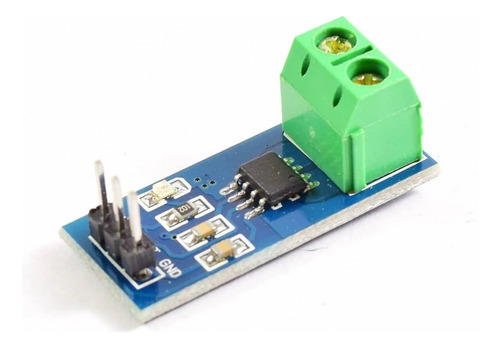

Acs712 20a Sensor Corriente Ac/dc Efecto Hall Arduino Nodo

Descripción

------------------------- NODOTECH -------------------------


Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). El método de sensado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.



Características

Sensor lineal de efecto hall de bajo offset.
Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 m Ohmios típico)
Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).


Especificaciones

Modelo: ACS712ELCTR-20A-T
Rango: -20 a 20A
Sensibilidad: 100 mV/A
Voltaje de salida: Analog output 66mV / A
Voltaje de operación: 4.5V ~ 5.5V
Salida de voltaje sin corriente: VCC / 2
Dimensiones PCB: 31 (mm) x14 (mm)
5 MicroSeg output rise time in response to step input current
Ancho de banda 80 kHz
Error Total Salida: 1.5% at TA = 25°C
Resistencia interna: 1.2 m Ohmios
Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS
