Adafruit Ads1015 12-bit Adc - 4 Channel With Programmable

Descripción

- Titulo: Adafruit ADS1015 12-Bit ADC - 4 Channel with Programmable Gain Amplifier [ADA1083]

-----------------------------------------------------------

- Dimensiones: 0.51cm. x 7.11cm. x 11.94cm.
- Peso: 0.10 kg.

-----------------------------------------------------------

-Descripción Original:

Adafruit Part Number: 1083 // Stock Type: Breakout Boards //

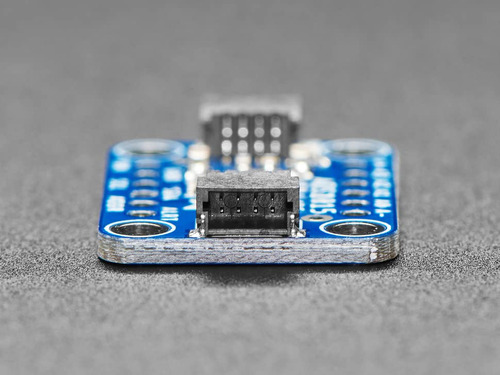

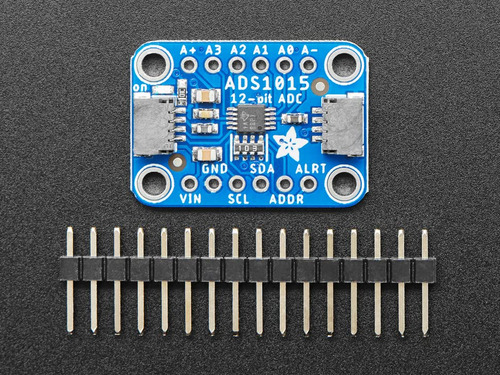

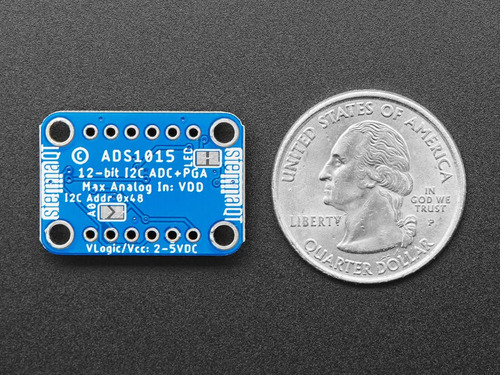

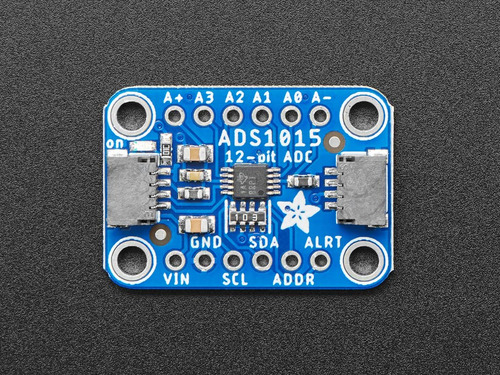

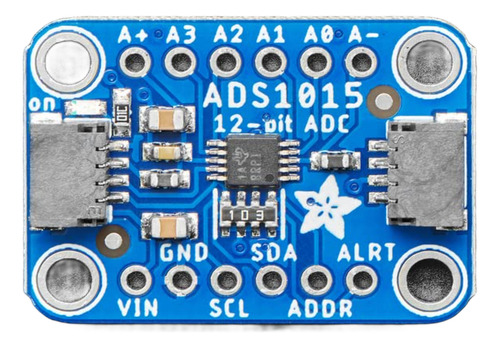

Para microcontroladores sin un convertidor analógico a digital o cuando se desea un ADC de mayor precisión, el ADS1015 proporciona precisión de 12 bits a 3300 muestras/segundo a través de I2C. El chip se puede configurar como 4 canales de entrada de un solo extremo, o dos canales diferenciales. Incluye un amplificador de ganancia programable, hasta x16, para ayudar a amplificar señales pequeñas a todo su rango. Este ADC es versátil, puede funcionar con alimentación/lógica de 2V a 5V, medir una amplia gama de señales y es fácil de usar. Es un excelente convertidor de 12 bits. El chip es relativamente pequeño, por lo que viene en una placa de expansión con ferritas para mantener el AVDD y AGND estables. La interfaz se realiza a través de I2C. La dirección se puede cambiar a una de cuatro opciones, lo que permite conectar hasta 4 ADS1015 en un solo bus I2C de 2 hilos para 16 entradas de un solo extremo. Para comenzar, se proporciona código de ejemplo para Raspberry Pi y Arduino. Simplemente conecte GND a tierra, VDD a su fuente de alimentación lógica y SCL/SDA al puerto I2C de su microcontrolador y ejecute el código de ejemplo para comenzar a leer datos.
