Botón de plástico frontal Impulse 1na, LED rojo, 24 vca, 22 mm

Descripción

Código interno: 24831700225
Código de fabricante: XA2EW34B1
Código de referencia: 24831700225

Botón de plástico frontal Impulse 1na Red Led 24Vca 22mm

ESPECIFICACIONES TÉCNICAS:

Línea de productos: Harmony Easy XA2
Tipo de producto o componente: Completo botón de presión ligera
Nombre abreviado del dispositivo: XA2
Material de la llanta: plástico
Diámetro de montaje: 22 mm
Complementario:
Tratamiento de protección: TC
Posición de funcionamiento: cualquier posición
Centro de fijación: >= 30 x 40 mm (panel) - grosor: 1... 5 mm
modo de fijación: tuerca de sujeción par recomendado: 2,2 N.m (EE. UU. +/- 10%)
Forma del cabezal de la unidad de señal: redonda
Tipo de accionamiento: retorno por resorte
Características de accionamiento: rojo al ras

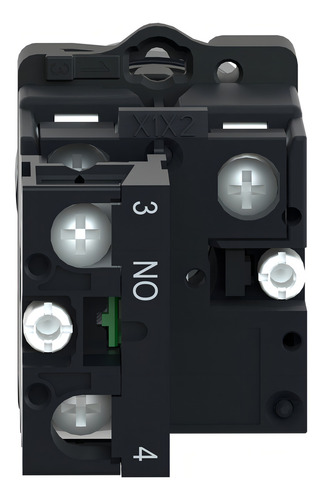

Tipo y composición de contacto: 1 NA
Operación de contacto: apertura lenta
Durabilidad mecánica: 1500000 ciclos
conexiones - terminales:
Tornillo terminales, capacidad de sujeción: 2 x 1,5 mm²
Terminales de tornillo, capacidad de sujeción: 1 x 2,5 mm²
terminal Faston, tamaño de conexión: 6,3 mm
Terminales de tornillo, capacidad de sujeción: 1 x 0,5 mm²
Par de apriete: 0,8 N.m
Protección contra sobrecargas y cortocircuitos: fusible gL de 10 A según IEC 60269-1
[Ith] corriente térmica exterior convencional: 10 A
[Ui] tensión nominal de aislamiento: 600 V según la norma IEC 60947-4-1
[Uimp] tensión nominal de impulso admitida: 6 kV IEC 60947-1
[Ie] corriente de funcionamiento nominal:
0,27 A a 250 V, CC-13, Q600
3 A a 240 V, CA-15, A600
Durabilidad eléctrica:
500000 ciclos, CC-13, 0,2 A a 110 V, velocidad de funcionamiento < 60 cic/mn, cargar factor: 0,5 según IEC 60947-5-4
500000 ciclos, CC-13, 3 A a 230 V, velocidad de funcionamiento < 60 cic/min, factor de carga: 0,5 según IEC 60947-5-4
Tipo de señalización: continuo
fuente de luz: LED
Base de lámpara: BA 9s
Tensión de alimentación nominal [Us]: 24 V AC/DC 50/60 Hz
Límites de tensión de alimentación: 19... 26 V AC/DC
Consumo de corriente: < 20 mA
Vida útil: 10000 H
ancho: 30 mm
altura: 42 mm
profundidad: 74,5 mm
Peso neto: 0,056 kg
Medio ambiente:
temperatura ambiente de almacenamiento: -40... 70 °C
Temperatura ambiente de funcionamiento: -25... 55 °C
categoría de sobretensión: Clase I según IEC 536
grado de protección IP: IP65
grado de protección IK: IK03 según IEC 60529
Normas:
GB 14.048,1
IEC 60947-5-1
IEC 60947-1
GB 14048,5
Certificaciones de producto:
CCC
CE
Resistencia a las vibraciones: 10 gn (f= 40... 500 Hz) según la norma IEC 60068-2-6
Resistencia a los golpes: 70 gn (duración = 11 ms) para una aceleración de media onda sinusoidal según la norma IEC 60068-2-27

DIMENSIONES DEL PAQUETE UNITARIO:

Altura: 6 cm
Ancho: 13 cm
Profundidad: 18 cm
Peso: 0,060 g
