Channel Mater 180 Cmts. - Banda Ku - Parabolica Nueva

Descripción

Antena Parabolica offset de 1.8 mts.
TYPE 180 / Para uso PROFESIONAL

BANDA KU

Ideal cableras, ademas en banda KU funciona en
- Arsat I - Arsat II - Hispasat -
Ideal repetidoras interior del pais Arsat I
Usos ocasionales y moviles en banda KU
INTELSAT 14 - INTELSAT 29 (KU)

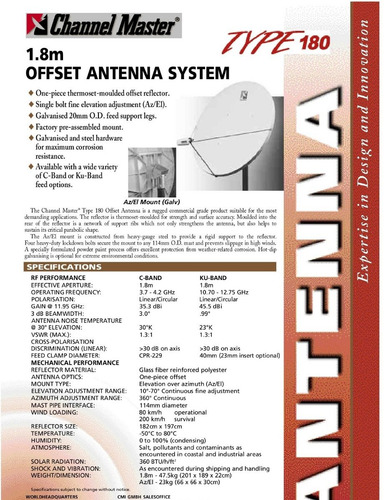

Especificaciones

Effective Aperature
C-Band . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8m (71in)
Ku-Band . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.8m (71in)
Extended Band . . . . . . . . . . . . . . . . . . . . . . . . . .1.8m (71in)

Operating Frequency
C-Band . . . . . . . . . . . .TX: 5.85-6.725Ghz; RX: 3.4Ghz-4.2Ghz
Ku-Band . . . . . . . .TX: 13.75-14.5Ghz; RX: 10.7Ghz-12.75Ghz
Extended-Band . . .TX: 12.75-14.5Ghz; RX: 10.7Ghz-11.7Ghz


Gain (±0.2 dBi)
C-Band. . . .. . TX: 39.3 dBi@6.1Ghz; RX: 35.4 dBi@3.9Ghz
Ku-Band. . . . .TX: 46.8 dBi@14.3Ghz; RX: 45.3 dBi@12Ghz
Extended-Band .TX: 46.8 dBi@14.3Ghz; RX: 45.3 dBi@12Ghz

3dB Beamwidth
C-Band. . . . . . . . . . . . . . . .TX: 2.0@6.1Ghz; RX: 3.0@3.9Ghz
Ku-Band. . . . . . . . . . . . . .TX: 0.8@14.3Ghz; RX: 1.0@12Ghz
Extended-Band. . . . . . . . TX: 0.8@14.3Ghz; RX: 1.0@12Ghz

Sidelobe Envelope (Tx, Co-Pol dBi)
Mainbeam< q < 20° . . . . . . . . . . . . . . . . . . . 29-25 log q dBi
20° < q < 26.3°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-3.5 dBi
26.3° < q < 48° . . . . . . . . . . . . . . . . . . . . . . . .32-25 log q dBi
48° < q < 180° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -10
Antenna Cross-Polarization. . . . . . . . . . . . . . . 30db on Axis

Antenna Noise Temperature
C-Band. . . . . . . . . . . . . . . . 10°EL@41K; 20°@36K; 30°@33K
Ku-Band. . . . . . . . . . . . . . . 10°EL@43K; 20°@28K; 30°@23K
Extended-Band. . . . . . . . . 10°EL@43K; 20°@28K; 30°@23K

VSWR
C-Band. . . . . . . . . . . . . . . . . . . . . . . . . . . . T. X: 1.3:1; RX: 1.4:1
Ku-Band. . . . . . . . . . . . . . . . . . . . . . . . . . . T. X: 1.3:1; RX: 1.5:1
Extended Band. . . . . . . . . . . . . . . . . . . . . .TX: 1.3:1; RX: 1.5:1
Isolation Port to Port
C-Band. . . . . . . . . . . . . . . . . . . . . . . . . . . . TX: 60dB; RX: 60dB
Ku-Band. . . . . . . . . . . . . . . . . . . . . . . . . . . TX: 80dB; RX: 35dB
Extended-Band. . . . . . . . . . . . . . . . . . . . . TX: 80dB; RX: 35dB

Mechanical Performance
Reflector Material. . . . . Glass Fiber Reinforced Composite
Antenna Optics . . . . . .One-Peice Offset Feed Prime Focus
Mount Type . . . . . . . . . . . . . . . . . . Elevation Over Azimuth
Elevation Adjustment Range . . . . . . . . . 8°-90° Continuous
Fine Adjustment (Screw)
Azimuth Adjustment Range . . . . . . . . . . . 360° Continuous
± 10° Fine Adjustment (Cam)
Mast Pipe Interface. . . . . . . . . . . .4.5” (114mm) Diameter

Nuevas en su caja
Clase I ( aptas para transmitir )
Hechas en USA con el packaging original

Peso del plato 56 kgms.
Peso del canister 25 kgms.

La antena va en tres cajas

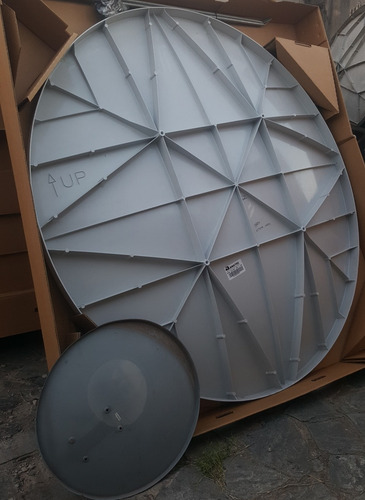

1- El plato
2- El soporte de LNB
3- El canister
Ver fotos


Marcas Andrew / Skyware / Channel Master

IMPORTANTE : MERCADO ENVIOS no la despacha por peso y volumen
