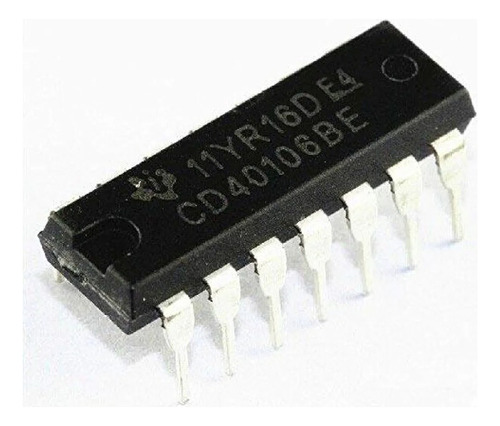

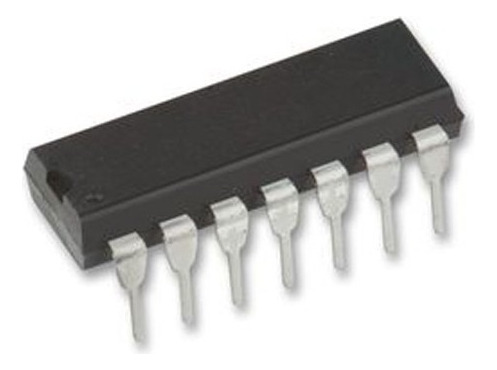

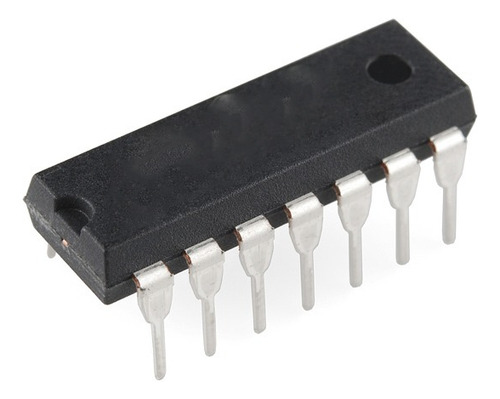

Circuito Integrado 40106 Cmos Schmitt Hex Trigger Pack X10 U
en 6 cuotas de
Precio sin impuestos nacionales:
Precio por unidad:
Lo que tenés que saber de este producto
- Unidades por pack: 10
- Formato de venta: Pack
- Cuenta con 6 transitores.
- Posee 14 pins.
- Temperatura máxima de funcionamiento de .
- Temperatura mínima de funcionamiento de .
- Entrada de voltaje de 5V - 5V. Salida de voltaje de 3V - 20V.
- Entrada de voltaje de 5V ~ 5V.
- Entrada de voltaje mínima de 5V.
- Entrada de voltaje máxima de 5V.
- Salida de voltaje de 3V - 20V.
- Salida de voltaje mínima de 3V.
- Salida de voltaje máxima de 20V.
Características del producto
Características principales
Marca | Texas inst |
|---|---|
Modelo | 40106 |
Tipo de circuito | Datos |
Número de pieza del dispositivo | 40106 |
Fabricante | ST |
Formato de venta | Pack |
Unidades por pack | 10 |
Otros
Voltaje mínimo de entrada - Voltaje máximo de entrada | 5V - 5V |
|---|---|
Voltaje mínimo de salida - Voltaje máximo de salida | 3V - 20V |
Cantidad de transistores | 6 |
Cantidad de pines | 14 |
Descripción
Pack x 10 circuito integrado
Cd40106
Descripción

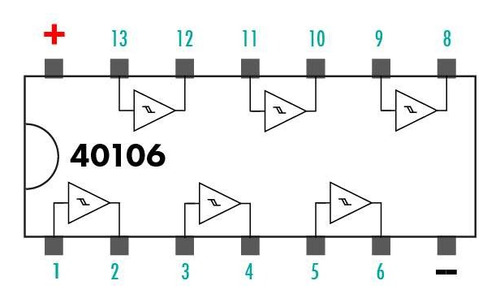

CD40106 consta de seis circuitos Schmitt-trigger. Cada circuito funciona como un inversor con acción Schmitt-trigger en la entrada. El trigger conmuta en diferentes puntos para señales positivas y negativas. La diferencia entre la tensión positiva (VP) y la tensión negativa (VN) se define como tensión de histéresis (VH).
Acción de gatillo Schmitt sin componentes externos
Tipo de tensión de histéresis a 0.9V a VDD = 5V, 2.3V a VDD = 10V, y 3.5V a VDD = 15V
Inmunidad al ruido superior al 50%
Sin límite en los tiempos de subida y bajada de entrada
Corriente de entrada máxima de 1microA a 18 V en todo el rango de temperatura del paquete; 100nA a 18V y 25 ° C
Baja tensión de VDD a VSS durante la rampa de entrada lenta
Aplicaciones: Reloj y temporización, electrónica de consumo, diseño embebido y desarrollo, multimedia
Especificaciones
Tipo: CMOS
Familia; CD4000
Número de entradas: 6
Tipo lógica del circuito: Inversor Schmitt Trigger
Tensión de alimentación mínima: 3 V
Tensión de alimentación máxima: 18 V
Salida de corriente: 6.8 mA
Temperatura de operación mínima: -55°C
Temperatura de operación máxima: 125°C
Encapsulado: DIP
Número de pines:14
Sin garantía
