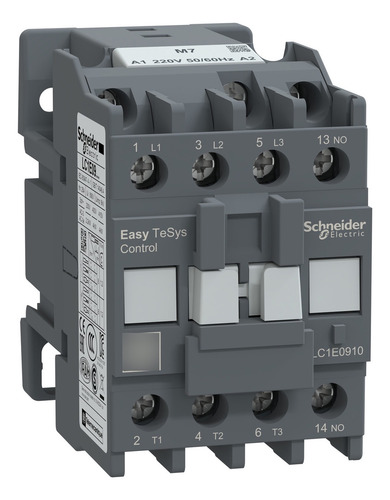

Contactor 9A 3P 220Vca 50/60Hz 1 Contacto Auxiliar Na SCHNEIDER LC1E0910M7

Descripción

| Contactor 9a 3p 220vca 50/60hz Aux 1na Schneider |

Beneficios:

• El contactor Tesys TVS fácil ofrece una solución rentable para una aplicación simple.
• Diseñado para satisfacer los requisitos de las aplicaciones de electrodomésticos y de climatización.
• Fácil de instalar y operar con tornillos multiestándar.
• Fácil elección para aplicaciones simples.
• Varias tensiones de la bobina del relé: A.C.
• Rendimiento ambiental del producto.

Datos Técnicos:

• Marca: Schneider.
• Modelo: LC1E0910M7.
• Gama: Easy TeSys.
• Gama de producto: Easy TeSys Control
• Tipo de Producto o Componente: Conector
• Nombre Corto del Dispositivo: LC1E
• aplicación de contactorControl del motorCarga resistiva
• Categoría de empleoAC-3AC-3eAC-1
• Número de Polos3P
• tensión asignada de empleoCircuito de alimentación: <= 690 V CA 50/60 Hz

• Intensidad asignada de empleo (Ie)

9 A 55 °C) a <= 440 V CA AC-3 para circuito de alimentación
9 A 55 °C) a <= 440 V CA AC-3e para circuito de alimentación
25 A 55 °C) a <= 440 V CA AC-1 para circuito de alimentación

• [Uc] tensión del circuito de control220 V CA 50/60 Hz
• potencia del motor en kW
2,2 kW a 220…230 V CA 50/60 Hz
4 kW a 380...400 V
4 kW a 415 V
4 kW a 440 V
5,5 kW a 500 V
5,5 kW a 660...690 V

• comp. contacto polo3 NO
• [Ith] Intensidad térmica convencional25 A a <55 °C para circuito de alimentación
• capacidad de conexión nominal90 A a 440 V CA para circuito de • alimentación conforme a IEC 60947-4-1
• capacidad corte nominal72 A a 440 V para circuito de alimentación • conforme a IEC 60947
• [Icw] Intensidad de corta curación admisible
105 A a <40 °C - 10 s para circuito de alimentación
61 A a <40 °C - 60 s para circuito de alimentación
30 A a <40 °C - 60 ms para circuito de alimentación
• capacidad de fusible asociado10 A gG a <= 690 V coordinación tipo 1 para circuito de control conforme a IEC 60947-5-120 A gG a <= 690 V coordinación tipo 1 para circuito de alimentación
• impedancia media2,5 MOhm - Ith 25 A 50 Hz para circuito de alimentación
• potencia disipada por polo 0,2 W AC-3, 1,6 W AC-1
• tensión asignada de aislamiento690 V conforme a IEC 60947-4-1
• Categoría de sobretensiónIII
• Grado de contaminación3
• [Uimp] Tensión asignada de resistencia a los choques6 kV bobina no conectada al circuito de alimentación conforme a IEC 60947
• endurancia mecánica10000000 Ciclos
• endurancia eléctrica 1400000 Ciclos AC-3, 150000 Ciclos AC-1
• tipo de circuito de controlCA a 50/60 Hz
• límites tensión del circuito de control0.85...1.1 Uc (-5…55 °C):operativa 50/60 Hz, 0.3...0.6 Uc (-5…55 °C):desconexión 50/60 Hz
• consumo a la llamada95 VA 50 Hz 0,75 20 °C), 95 VA 60 Hz 0,75 20 °C)
• consumo al mantenimiento 8,3 VA 50 Hz 0,3 20 °C), 8,5 VA 60 Hz 0,3 20 °C)
• disipación de calor2…3 W para circuito de control
• horas de funcionamiento12...22 ms con cierre, 4...19 ms con apertura
• índice de funcionamiento máximo 1800 cyc/h a <60 °C
• par de apriete Circuito de alimentación: 1,2 N.m, Circuito de control: 1,2 N.m
• composición contacto auxiliar1 NA
• tensión de conmutación mínima17 V para circuito de control
• corriente mínima de conmutación5 mA para circuito de control
• resistencia de aislamiento> 10 MOhm para circuito de control
• tiempo de no superposición 1,5 ms en excitación guaranteed between NC and NO contact1,5 ms en desexcitación guaranteed between NC and NO contact
soporte de montajeCarril DINPlaca
• normas
IEC 60947-4-1
IEC 60947-5-1
IEC 60947-1
• Certificaciones de ProductoCEEAC
• Grado de protección IP410 conforme a IEC 60529
• tratamiento de protecciónTH (grado de polución 3) conforme a IEC 60068-2-30
• temperatura ambiente admisible alrededor del dispositivo

-20…70 °C a Uc
-60…80 °C almacenamiento
-5…55 °C funcionamiento

• altitud máxima de funcionamiento3000 m sin reducción de la potencia nominal
• resistencia al fuego850 °C conforme a IEC 60695-2-1
robustez mecánica
• Vibraciones contactor abierto (1,5 Gn, 5 ... 300 Hz)
• Vibraciones conector cerrado (3 Gn, 5 ... 300 Hz)
• Impactos contactor abierto (7 Gn por 11 ms)
• Impactos conector cerrado (10 Gn para 11 ms)

• Altura74 mm
• Ancho45 mm
• Profundidad80 mm
• peso del producto0,3 kg
