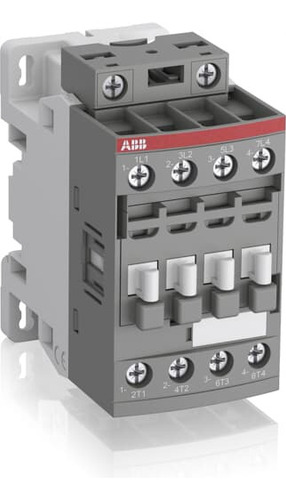

Contactor Af16 4 Polos 18a 400v - 7,5 Kw Bobina 24v Abb

Descripción

Información General
Tipo de producto extendido:AF16-40-00-11
Código de producto:1SBL177201R1100
EAN:3471523115118
Descripción corta:Contactor AF16-40-00-11 24-60V50/60HZ 20-60VCC

El AF16-40-00-11 es un contactor de 4 polos - 690 V IEC o 600 UL con terminales de tornillo, que controla motores de hasta 7,5 kW/400 V CA (AC-3) y conmuta circuitos de alimentación de hasta 30 A (AC-3). 1) o 30 A UL uso general. Gracias a la tecnología AF, el contactor dispone de un amplio rango de tensión de control (24-60 V 50/60 Hz y 20-60 V DC), gestionando grandes variaciones de tensión de control, reduciendo los consumos energéticos del panel y asegurando operaciones distintas en redes inestables. Además, la protección contra sobretensiones está incorporada, lo que ofrece una solución compacta. Los contactores AF tienen un diseño tipo bloque y se pueden ampliar fácilmente con bloques de contactos auxiliares adicionales y una amplia gama adicional de accesorios.

Clasificación
Cantidad mínima de pedido:1 pieza
Código arancelario:85364900
Descargas Populares
Instrucciones y manuales:1SBC101027M6801
Dibujo dimensional CAD:2CDC001079B0201
Dimensiones
Ancho del product:45mm _
Largo del product:77 milímetros
Alto del producto:86 milímetros
Peso del product:0,27 kilogramos
Técnico
Número de contactos principales NO:4
Número de contactos principales NC:0
Número de contactos auxiliares NO:0
Número de contactos auxiliares NC:0
Normas:IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947- 4-1
Tensión nominal de operación:Circuito principal 690 V
Frecuencia nominal (f):Circuito de control 50 / 60 Hz
Circuito principal 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith):según Según IEC 60947-4-1, contactores abiertos = 40 °C 35 A
Corriente nominal de funcionamiento AC-1 (Ie):(690 V) 40 °C 30 A
(690 V) 60 °C 30 A
(690 V) 70 °C 26 A
Corriente nominal de funcionamiento AC-3 (Ie):(415 V) 60 °C 18 A
(440 V) 60 °C 18 A (500
V) 60 °C 15 A
(690 V) 60 °C 10,5 A
(380 / 400 V) 60 °C 18 A
(220 / 230 / 240 V) 60 °C 18 A
Potencia operativa nominal AC-3 (Pe):(400 V) 7,5 kW
(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380 / 400 V) 7,5 kW
(220 / 230 / 240 V) 4 kW
Corriente nominal de corta duración Tensión baja (Icw):a 40 °C Temperatura ambiente, al aire libre, desde un estado frío 10 s 150 A
a 40 °C Temperatura ambiente, al aire libre, desde un estado frío 15 min 35 A
a 40 °C Temperatura ambiente, al aire libre, desde a Estado frío 1 min 60 A
a 40 °C Temperatura ambiente, al aire libre, desde un estado frío 1 s 300 A
a 40 °C Temperatura ambiente, al aire libre, desde un estado frío 30 s 80 A
Capacidad de rotura máxima:cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A
Frecuencia máxima de conmutación eléctrica:(AC-1) 600 ciclos por hora
Corriente nominal de funcionamiento DC-1 (Ie):(110 V) 1 polo, 40 °C 20 A
(110 V) 1 polo, 60 °C 20 A
(110 V) 1 polo, 70 °C 20 A
(110 V) 2 polos en serie, 40 ° C 30 A
(110 V) 2 polos en serie, 60 °C 30 A
(110 V) 2 polos en serie, 70 °C 26 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 Polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(110 V) 4 polos en serie, 40 °C 30 A
(110 V) 4 polos en serie, 60 °C 30 A
(110 V) 4 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 20 A
(220 V) 2 polos en serie, 60 °C 20 A
(220 V) 2 polos Serie, 70 °C 20 A
(220 V) 3 polos en serie, 40 °C 30 A
(220 V) 3 polos en serie, 60 °C 30 A
(220 V) 3 polos en serie, 70 °C 26 A
( 220 V) 4 polos en serie, 40 °C 30 A
(220 V) 4 polos en serie, 60 °C 30 A
(220 V) 4 polos en serie, 70 °C 26 A
(440 V) 4 polos en serie, 40 °C 20 A
(440 V) 4 polos en serie, 60 °C 20 A
(440 V) 4 polos en serie, 70 °C 20 A
(72 V) 1 polo, 40 °C 30 A
(72 V) 1 polo, 60 °C 30 A
(72 V) 1 polo, 70 °C 26 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie , 70 °C 26 A
(72 V) 4 polos en serie, 40 °C 30 A
(72 V) 4 polos en serie, 60 °C 30 A
(72 V) 4 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-3 (Ie):(110 V) 1 polo, 40 °C 8 A
(110 V) 1 polo, 60 °C 8 A
(110 V) 1 polo, 70 °C 8 A
(110 V) 2 polos en serie, 40 ° C 30 A
(110 V) 2 polos en serie, 60 °C 30 A
(110 V) 2 polos en serie, 70 °C 26 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 Polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(110 V) 4 polos en serie, 40 °C 30 A
(110 V) 4 polos en serie, 60 °C 30 A
(110 V) 4 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 8 A
(220 V) 2 polos en serie, 60 °C 8 A
(220 V) 2 polos Serie, 70 °C 8 A
(220 V) 3 polos en serie, 40 °C 30 A
(220 V) 3 polos en serie, 60 °C 30 A
(220 V) 3 polos en serie, 70 °C 26 A
( 220 V) 4 polos en serie, 40 °C 30 A
(220 V) 4 polos en serie, 60 °C 30 A
(220 V) 4 polos en serie, 70 °C 26 A
(440 V) 4 polos en serie, 40 °C 8 A
(440 V) 4 polos en serie, 60 °C 8 A
(440 V) 4 polos en serie, 70 °C 8 A
(72 V) 1 polo, 40 °C 30 A
(72 V) 1 polo, 60 °C 30 A
(72 V) 1 polo, 70 °C 26 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie , 70 °C 26 A
(72 V) 4 polos en serie, 40 °C 30 A
(72 V) 4 polos en serie, 60 °C 30 A
(72 V) 4 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-5 (Ie):(110 V) 1 polo, 40 °C 4 A
(110 V) 1 polo, 60 °C 4 A
(110 V) 1 polo, 70 °C 4 A
(110 V) 2 polos en serie, 40 ° C 20 A
(110 V) 2 polos en serie, 60 °C 20 A
(110 V) 2 polos en serie, 70 °C 20 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 Polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(110 V) 4 polos en serie, 40 °C 30 A
(110 V) 4 polos en serie, 60 °C 30 A
(110 V) 4 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 4 A
(220 V) 2 polos en serie, 60 °C 4 A
(220 V) 2 polos Serie, 70 °C 4 A
(220 V) 3 polos en serie, 40 °C 16 A
(220 V) 3 polos en serie, 60 °C 16 A
(220 V) 3 polos en serie, 70 °C 16 A
( 220 V) 4 polos en serie, 40 °C 20 A
(220 V) 4 polos en serie, 60 °C 20 A
(220 V) 4 polos en serie, 70 °C 20 A
(440 V) 4 polos en serie, 40 °C 4 A
(440 V) 4 polos en serie, 60 °C 4 A
(440 V) 4 polos en serie, 70 °C 4 A
(72 V) 1 polo, 40 °C 16 A
(72 V) 1 polo, 60 °C 16 A
(72 V) 1 polo, 70 °C 16 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie , 70 °C 26 A
(72 V) 4 polos en serie, 40 °C 30 A
(72 V) 4 polos en serie, 60 °C 30 A
(72 V) 4 polos en serie, 70 °C 26 A
Tensión nominal de aislamiento (Ui):según según IEC 60947-4-1 690 V
según IEC 60947-4-1 690 V según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp):6 kilovoltios
Frecuencia máxima de conmutación mecánica:3600 ciclos por hora
Tensión nominal del circuito de control (Uc):50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
CC Funcionamiento 20 ... 60 V
