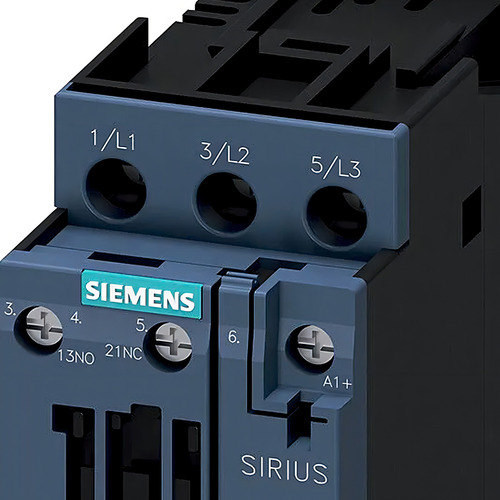

Contactor de potencia 3p 9a 1na+1nf 24vcc 3rt20231bb40 Siemens

Descripción

Contactor de potencia tripolar 9A 24Vcc 1Na+1Nf 3RT20231BB40 Siemens

Con más de 100 años de historia y experiencia operando en Brasil, Siemens tiene como objetivo desarrollar y generar lo que es importante para la sociedad. Donde la excelencia en la electrificación, la automatización y la digitalización se orienten, dirijan y transformen en soluciones para llevar el ingenio al más alto nivel, de una manera accesible para todos los consumidores. Al conocer el contactor de potencia tripolar 9A 24Vcc 1Na+1Nf 3RT20231BB40, conocerá la excelencia y la perfección garantizadas por Siemens.

CARACTERÍSTICAS:

Los contactores 3RT2 forman parte del sistema modular SIRIUS y sus productos se adaptan perfectamente entre sí. Convencen por su alto rendimiento, combinado con un formato compacto y una alta fiabilidad de contacto. Se pueden combinar de forma diversificada con otros componentes de la gama de productos de consumo. Muchas de las combinaciones de dispositivos ya se han probado en la fábrica.

Los contactores proporcionan, para cada aplicación, la conexión ideal al control (en paralelo, mediante ASi o IO-Link). Los interruptores auxiliares integrados reducen la complejidad de su estructura. Las conexiones de la parte frontal permiten un cableado sencillo. Los contactores 3RT2 son resistentes a la intemperie, cuentan con la aprobación mundial (por ejemplo, IEC y UL/CSA) y son adecuados para IE3/IE4. Están disponibles en diferentes tamaños y en una amplia gama de potencias cuando se conduce en corriente alterna y continua.

Paralelamente a la tecnología de conexión roscada, los dispositivos también están siempre disponibles con un terminal de resorte para una conexión rápida, sin mantenimiento y resistente a las vibraciones. Los accesorios completos, por ejemplo, los interruptores auxiliares, los dispositivos de activación auxiliares, etc., son idénticos para todos los tamaños. Los módulos de conexión SIRIUS 3RV29, los módulos de funciones y el sistema de suministro de energía disponibles reducen considerablemente el trabajo de cableado.

Los contactores de potencia 3RT2 sustituyen a la reconocida serie 3RT1 (hasta 55 kW). Sencillo, eficiente y siempre actualizado: el sistema de componentes modulares SIRIUS.

ESPECIFICACIONES TÉCNICAS:

Marca: Siemens
Línea: Sirius
Referencia: 3Rt20231Bb40
Producto: contactor de potencia
Polos: tripolar
Corriente (Ac3): 9A
Corriente (Ac1): 40A
Voltaje de bobina (V): 24 Vcc
Contacto auxiliar: 1Na+1Nf
Conexión eléctrica: terminal de tornillo
Fijación: riel/tornillo

Nombre de la marca del producto: SIRIUS
Denominación del producto: contactor de potencia
Designación del tipo de producto: 3RT2

Datos técnicos generales:
Tamaño del contactor: S0
Extensión del producto:
- Módulo de función de comunicación: No
- Interruptor auxiliar: Si
Pérdida de potencia [W] con el valor de designación actual
- Con corriente alterna en estado de funcionamiento en caliente: 0,6 W
- Con corriente alterna en estado de funcionamiento en caliente por conexión punto: 0,2 W
- Sin relación de corriente de carga típica: 5,9 W
Tensión de aislamiento:
- Desde el circuito principal con un valor de designación de grado de contaminación 3:690 V
- Desde el circuito auxiliar con un valor de designación de grado de contaminación 3:690 V
Voltaje de impulso soportable:
- Desde el valor de designación del circuito principal: 6 kV
- Del valor de designación del circuito principal: 6 kV - Del valor de designación del circuito auxiliar: 6 kV
Tensión máxima admisible para la separación protectora entre la bobina y los contactos principales según la norma EN 60947-1:400 V
Resistencia a los golpes con pulso rectangular:
- Con CC: 10 g/5 ms, 7,5 g/10 ms
Resistencia a los golpes con pulso sinusoidal:
- Con CC: 15 g/5 ms, 10 g/10 ms
Durabilidad mecánica:
- Del contactor típico: 10 000 000
- Del contactor con el típico bloque de interruptores auxiliares electrónicamente adecuado ensamblado: 5 000 000
- Del contactor con el típico bloque de interruptores auxiliares ensamblado: 10 000 000
Identificación de referencia según IEC 81346-2:2009: Directiva Q
RSP (fecha): 10/01/2009

Circuito de corriente de comando/activación
Tipo de tensión de alimentación de control: CC
Tensión de alimentación de control con valor de designación de corriente continua: 24 V
Factor de área de trabajo de la tensión de alimentación de la bobina magnética control con CC
- Valor inicial: 0,8
- Valor final: 1,1
Potencia de sujeción de la bobina magnética con corriente continua: 5,9 W
Potencia de retención de la bobina magnética con corriente continua: 5,9 W
Retraso de activación:
- Con CC: 50... 170 ms
Retraso de apertura:
- Con CC: 15... 18 ms
Tiempo de arco: 10... 10 ms
Versión de activación por comando avanzado: estándar A1 - A2

Seguridad:
Función del producto:
- Contacto de apertura forzada según IEC 60947-4-1: Si
Idoneidad para la aplicación Apagado orientado a la seguridad: Sí; se aplica solo al accionamiento del contactor
Proporción de fallos peligrosos:
- Con una tasa de requisitos baja según la SN 31920:40%
- Con una tasa de requisitos alta según SN 31920:73%
