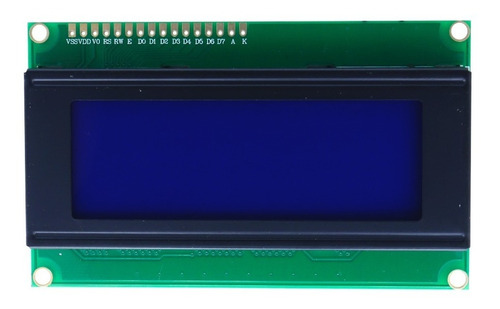

Display Lcd 2004 Backlight Azul 20x4 Hd44780 Ard Pic
en 6 cuotas de
Precio sin impuestos nacionales:
Lo que tenés que saber de este producto
- Color de luz de fondo azul.
- Pantalla de 20 caracteres por línea.
- Cuatro líneas de texto.
- Compatible con Ard Pic y otros microcontroladores.
- Dimensiones compactas: 10 cm x 6 cm x 1.1 cm.
Opciones de compra:
Características del producto
Características principales
Marca | TodoMicro |
|---|---|
Modelo | LCD2004B |
Otros
Color de la luz de fondo | Azul |
|---|---|
Cantidad de dígitos | 20 |
Cantidad de líneas | 4 |
Altura total | 10 cm |
Largo total | 6 cm |
Ancho total | 1,1 cm |
Descripción
El Display LCD 2004 es perfecto para proyectos de Arduino y electrónica en general. Este alfanumérico de 20x4 cuenta con un backlight tipo LED de color azul y caracteres blancos. Funciona con interfaces paralela de 5V y es compatible con el controlador HD44780, que es 100% compatible con las librerías de Arduino.
Este LCD es útil para mostrar datos en formato alfanumérico, agregando un toque más profesional a tus proyectos. Puede ser utilizado para hacer debugging o correcciones en tus distintos proyectos, especialmente en el manejo de sensores y procesamiento de datos.
El LCD 2004 tiene 4 filas y 20 columnas de dígitos y funciona con el controlador interno HD44780. Para conectar la pantalla LCD a tu Arduino/PIC necesitarás 6 pines: 2 de control y 4 de datos.
Además, puedes usar un Adaptor de bus paralelo a serial I2C para ahorrar pines y trabajar con un solo puerto I2C.
CONEXION PINES
- Pin 01 (Ground) Tierra (0V)
- Pin 02 (Vcc) Voltaje de Operación; 5V (4.7V – 5.3V)
- Pin 03 (VEE) Ajuste de contrastes: mediante un potenciometro (no incluido, puede ser de 1k-10k)
- Pin 04 (Register Select) Selección del registro, para 0 es comandos y en 1 es para datos
- Pin 05 (Read/write) Estado bajo para escribir y estado alto para leer el registro
- Pin 06 (Enable) Envia datos a los pines de datos cuando recibe un flanco de bajada
- Pin 07 (DB0) Pines de datos 8-bit
- Pin 08 (DB1) Pines de datos 8-bit
- Pin 09 (DB2) Pines de datos 8-bit
- Pin 10 (DB3) Pines de datos 8-bit
- Pin 11 (DB4) Pines de datos 8-bit
- Pin 12 (DB5) Pines de datos 8-bit
- Pin 13 (DB6) Pines de datos 8-bit
- Pin 14 (DB7) Pines de datos 8-bit
- Pin 15 (Led+) Backlight VCC (5V)
- Pin 16 (Led-) Backlight Tierra (0V)
ESPECIFICACIONES
- Backlight led azul, letras blancas.
- Voltaje de Operación: 5V
- Interface de comunicación: Paralelo 4 u 8 bits
- Color Texto: Blanco
- Backlight: Azul
- Filas: 4
- Columnas: 20
LA COMPRA INCLUYE
- Dispaly LCD 20x4 5V azul
SKU:LCD2004B
