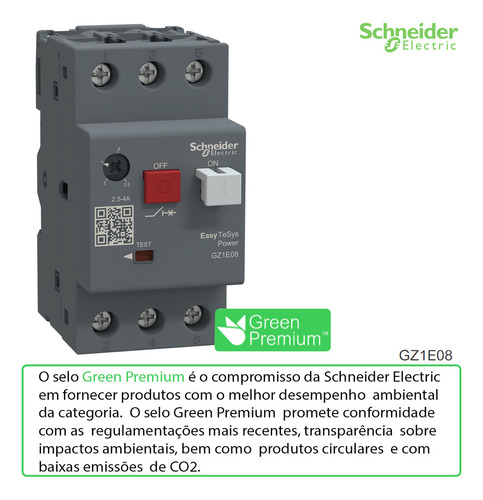

Disyuntor termomagnético Schneider Tesys GZ1e 2.5-4a

Descripción

Código interno: 24216500225
Código del fabricante: GZ1E08
Código de referencia: 24216500225

Disyuntor de motor tripolar 2.5-4a 100Ka 50/60Hz Schneider

Schneider Electric lleva más de 180 años haciendo historia e innovando en el mercado, desarrollando tecnologías y soluciones innovadoras y conectadas para la seguridad, la confiabilidad, la eficiencia y sostenibilidad.
Su objetivo es permitir que todos aprovechen al máximo su energía y recursos, reduciendo la brecha entre el progreso y la sostenibilidad para todos. En Schneider, esto se llama Life Is On.

ESPECIFICACIONES TÉCNICAS:

Línea: EasyPact
Nombre del producto: EasyPact TVS
Nombre abreviado del dispositivo: GZ1E
Tipo de producto o componente: disyuntor
Aplicación del dispositivo: Motor
Tecnología de la unidad de activación: termomagnético
Idoneidad para el aislamiento: Sí, de acuerdo con el apéndice 7.1.6 de la norma IEC 60947-1
Color: gris (RAL 7011)

Complementario:
descripción de los postes: 3P
Tipo de red: CA
Categoría de uso: AC-3
Frecuencia de red: 50/60 Hz según IEC 60947-2
modo de montaje: mediante clips o tornillos
soporte de montaje: riel
Posición de montaje: cualquier posición
Potencia del motor kW:
0,75 kW a 230 V AC 50/60 Hz
1,5 kW a 400 V AC 50/60 Hz
1,5 kW a 440 V AC 50/60 Hz
2,2 kW a 500 V AC 50/60 Hz
3 kW a 690 V AC 50/60 Hz
Capacidad de frenado:
Icu: >= 100 kA a 230/240 V AC 50/60 Hz según IEC 60947-2
Icu: >= 100 kA a 400/415 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 440 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 500 V AC 50/60 Hz para IEC 60947-2 EC 60947-2
Icu: 2 kA a 690 V AC 50/60 Hz según IEC 60947-2
Capacidad de corte nominal del servicio de cortocircuito:
100% a 230/240 V AC 50/60 Hz según 60947-2
100% a 400/415 V AC 50/60 Hz según IEC 60947-2
100% a 440 V AC 50/60 Hz según IEC 60947-2
100% a 500 V AC 50/60 Hz según IEC 60947-2

Tipo de control: botón no luminoso
Línea de ajuste de protección térmica: 2,54 A
Corriente de activación magnética: 51 A
tensión nominal de funcionamiento: 690 V AC 50/60 Hz según IEC 60947-2
Tensión nominal de aislamiento: 690 V AC 50/60 Hz según IEC 60947-2
tensión de impulso nominal compatible: 6 kV IEC 60947-2
disipación de potencia: 2,5 W (por polo)
durabilidad mecánica: 100 000 ciclos
durabilidad eléctrica: 100 000 ciclos para AC-3
velocidad máxima de funcionamiento: 25 cic/h

Medio ambiente:
Normas: IEC 60947-4/IEC 60947-2
Tratamiento de protección: TH
grado de protección IP: IP20 según según la norma IEC 60529
temperatura ambiente de funcionamiento: -2060 °C
temperatura ambiente de almacenamiento: -4080 °C
Resistencia al fuego: 960 °C según la norma IEC 60695-2-1
Altitud de funcionamiento: 2000 m

INCLUYE:
- 1 disyuntor de motor tripolar de 2,5 a A 100 Ka 50/60 Hz Schneider

DIMENSIONES DEL PAQUETE UNITARIO:

- Altura: 5 cm
- Ancho: 9 cm
- Longitud: 9 cm
- Peso: 250 g
