Fuente Step-down Dc-dc 1,23-30v 3a Max Lm2596 Combo X10

Descripción

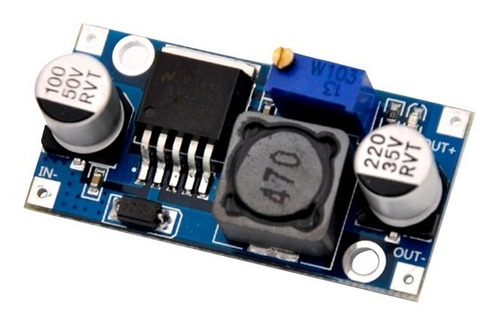

Es una fuente basada en el regulador step-down DC-DC LM2596. Posee un preset multivuelta de alta precisión y es capaz de alimentar una carga de hasta 3A con una alta eficiencia regulando el voltaje de salida dentro de los rangos de trabajo del dispositivo.

Tensión de entrada: 4 a 40V (DC)
Salida de tensión: 1.25V a 35V (DC) ajustable
Corriente Máxima de salida: 3A (por arriba de 2A necesita disipador)

Este circuito permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo, si tienes una fuente de 12V puedes regularlo a 5V, 3.3V, 2.2V, etc., para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.

Este módulo está basado en el Regulador DC-DC Step Down LM2596, un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

ESPECIFICACIONES TÉCNICAS
Voltaje de operación: 4.0V ~ 40V DC
Voltaje de Salida: 1.23V ~ 35V DC Ajustable (el voltaje de entrada debe tener al menos 1.5V más que la salida).
Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
Potencia de salida: 50-70W, utilizar disipador
Eficiencia de conversión: 92%
Regulación de carga: S (I) = 0.8%.
Regulación de voltaje: S (u) = 0.8%.
Frecuencia de Trabajo: 150KHz
Ripple en la salida: 30mV (máx.) 20M bandwidth
Temperatura de trabajo: -40º ~ +85º
Protección de cortocircuito y sobre temperatura.
Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.
Dimensiones: 4.2cm x 2.3 cm x 1.2cm.

LA COMPRA INCLUYE
- step down LM2596S 1.25V-35V

SKU: LM2596S-123-3000-X10
