Generador De Señal Doble Canal Medidor Onda 40mhz

Descripción

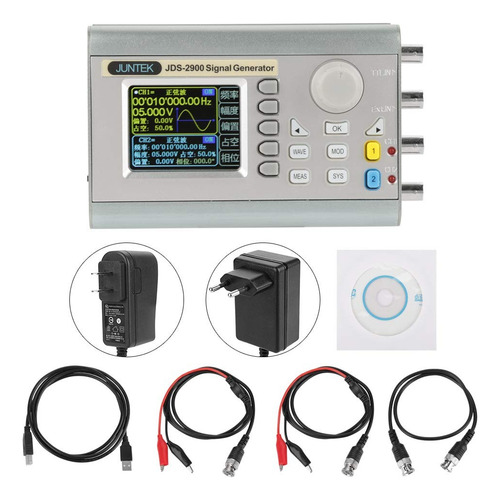

JDS2900 DDS Contador generador de señal 40MHz alta exactitud canal generador de función de forma de onda arbitraria Medidor de frecuencia 266MSa/s.

Forma de onda exquisita: La resolución vertical de la forma de onda se optimiza a 14bit, 266MSa/s tasa de muestreo, la frecuencia de onda sinusoidal se optimiza a 0.01uHz-60MHZ, la onda cuadrada es 0.01uHz-15MHz, forma de onda más exquisita.

Alta precisión: circuito integrado a gran escala y tecnología SMT, alta confiabilidad. El ajuste de diferencia de fase de dos canales se optimiza a 0,1 grados; el retardo de tiempo es más preciso. El ajuste de sesgo está optimizado a -9.99V a +9.99V, más preciso.

Características de forma de onda: Seno, cuadrado, triángulo, pulso (corrección de ciclo dual, ancho de pulso y tiempo de ciclo ajustable), senos parciales, CMOS, nivel de CC, media onda, onda completa, Pos-Ladder, neg-Ladder, ruido, elevación exponencial, caída exponencial, tono, pulso sinusoidal, pulso Lorentz y 60 tipos de forma de onda definida por el usuario.

Fácil de usar: Puede utilizar software estándar de PC para controlar todas las funciones de la máquina y dibujar formas de onda arbitrarias, la publicidad del protocolo de comunicación hace que el desarrollo secundario sea muy simple. Tiene protección contra cortocircuitos de salida, todo el extremo de salida de señal puede funcionar durante 60 segundos bajo la condición de cortocircuito de carga.

Buena fluidez de operación: la pantalla LCD a color de alta definición de 2,4 pulgadas garantiza una buena fluidez de operación, muchos accesos directos simplifica enormemente los pasos de operación. Cada función tiene interfaz de funcionamiento independiente, interruptor brillante sin pausa.

ESPECIFICACIONES:
Resolución mínima de frecuencia: 0.01MICROHz (0.00000001Hz).
Pantalla: pantalla LCD a color TFT de 2.4 pulgadas.
Cantidad de almacenamiento: 100 grupos Precisión de frecuencia: ± 20ppm.
Estabilidad de frecuencia: ± 1ppm/3horas.
Tipos de forma de onda: Onda sinusoidal, onda cuadrada, onda de pulso (ciclo de trabajo ajustable, ancho de pulso y tiempo de ciclo), onda triangular, onda sinusoidal parcial, onda CMOS, nivel de CC (ajustar el sesgo para establecer la magnitud de CC), media onda, onda completa, onda de paso positiva, onda de paso negativo, onda de ruido, índice arriba, índice abajo, onda sónica, pulso sinc, pulso Lorentz y 60 tipos de definidos por el usuario.

formas de onda. Onda Longitud: 2048 puntos.
Frecuencia de muestreo de forma de onda: 266 MSa/s.
Resolución vertical de forma de onda: 14 .
Supresión armónica: menor o igual a 45dBC (<1MHz); menor o igual a 40dBC (1 MHz - 20 MHz).
Distorsión armónica total: <0.8% (20 Hz ~ 20 kHz, 0dBm)
Tipo de enchufe: Enchufe de EE. UU. Voltaje: 100-240 V CA.

ALIMENTACION: FUENTE 5V2A (NO INCLUIDA) IMAGEN SOLO ILUSTRATIVA
