Infostyle sensor max6675 temperatura termocupla 800°c comp. Arduino

Descripción

Infostyle Sensor Max6675 Temperatura Termocupla 800°c Compatible con Arduino

El MAX6675 es un convertidor Analógico a digital especializado para termopares tipo K. Con este modulo es posible conectar fácilmente un termopar a cualquier micro controlador a través de una interfaz SPI unidireccional.

Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un micro controlador.

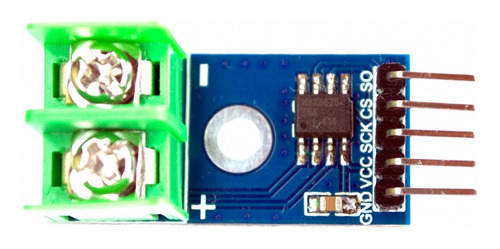

En este modulo encontramos el MAX6675 con toda la electrónica necesaria y las terminales apropiadas para facilitar su uso.

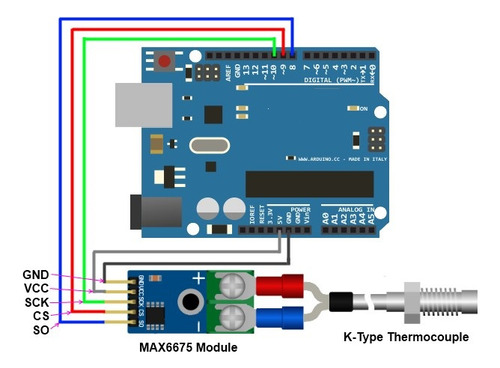

El MAX6675 se conecta con un micro controlador mediante una interfaz de 3 lineas compatible con el estándar SPI. Ademas tenemos un bit que nos indica si el termopar esta abierto (desconectado o roto, por ejemplo) que podemos usar para tomar acciones correctivas o informativas en el software, como disparar una alarma o mostrar un aviso.

CARACTERÍSTICAS DE LA TERMOCUPLA

- Termocupla Tipo K de tornillo
- Permite medir directamente todo tipo de proceso de producción desde 0 ~ 800°C
- Usado en líquido, vapor, gas o la superficie de un sólido.
- Rosca M6
- Longitud de cable: 50cm
- Rango de Temperatura: 0 – 800°C
- Longitud del sensor: 25mm

CARACTERÍSTICAS DEL ADC DE MAX6675:

- Interfaz compatible con SPI sólo de lectura
- Resolución: 12 bits
- Medición hasta 1024 °C (con la termocupla adecuada)
- Frecuencia de reloj SPI máxima Fscl 4.3 Mhz
- Tiempo de conversión: 0.17 s (máximo 0.22 segundos)


ESPECIFICACIONES TÉCNICAS

- Alimentación: 3.3 V a 5 V
- Corriente de funcionamiento: 50 mA
- Consumo máximo: 1.5 mA
- Temperatura rango de medición: 0°C a 1024°C
- Resolución de la temperatura: 0.25°C
- Modo de salida: SPI señal digital
- Temperatura de trabajo: -20°C a +85°C
- Interfaz compatible con SPI solo de lectura
- Resolución: 12 bits, 0.25°C
- Medición hasta 1024°C
- Frecuencia de reloj SPI maxima Fscl: 4.3 Mhz
- Tiempo de conversion: 0.17 seg. maximo 0.22 seg.
- Incluye termopar tipo K de 0 a 600°C

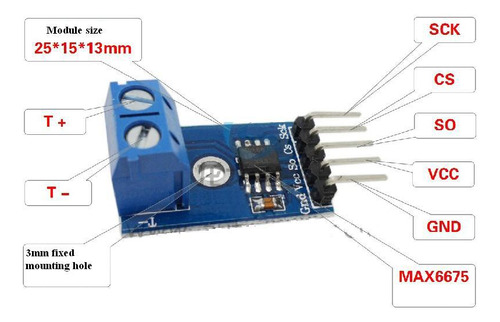

- Numero de pines: 5
- Terminal de 2 tornillos (para conectar termopar)
- Con orificio para sujetar
- Compatible con Arduino
- Dimensiones: 38 mm X 16 mm

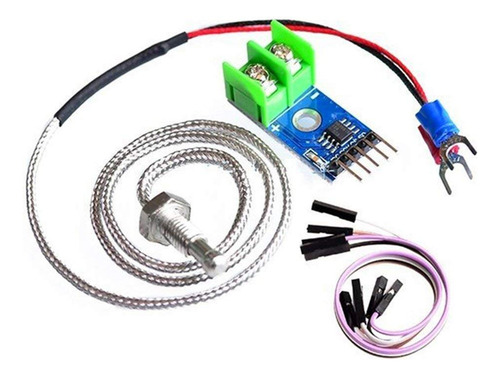

INCLUYE:

- 1 Modulo Termómetro Max6675
- 1 Termocupla Tipo K
- 1 Cable dupont
