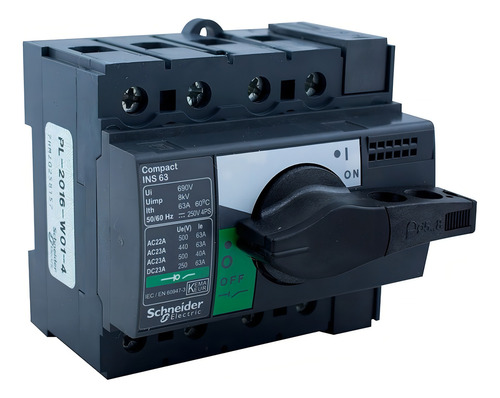

Interruptor Rotativo Bajo Carga Schneider Ins 4x63 A

Descripción

Información técnica
Principal
Gama Compact
Nombre del producto Compact INS
Tipo de producto o componente Interruptor seccionador
Número de polos 4P
Tipo de red CC
CA
Frecuencia de red 50/60 Hz
[Ie] Corriente nominal de empleo AC-22A, estado 1 63 A CA 50/60 Hz 220/240 V
AC-22A, estado 1 63 A CA 50/60 Hz 380/415 V
AC-22A, estado 1 63 A CA 50/60 Hz 440/480 V
AC-22A, estado 1 63 A CA 50/60 Hz 500 V
AC-23A, estado 1 40 A CA 50/60 Hz 500 V
AC-23A, estado 1 63 A CA 50/60 Hz 220/240 V
AC-23A, estado 1 63 A CA 50/60 Hz 380/415 V
AC-23A, estado 1 63 A CA 50/60 Hz 440/480 V
DC-22A, estado 1 63 A CC 125 V 2 polos en serie
DC-23A, estado 1 63 A CC 125 V 2 polos en serie
DC-22A, estado 1 63 A CC 250 V 4 polos en serie
DC-23A, estado 1 63 A CC 250 V 4 polos en serie
[Ui] Tensión nominal de aislamiento 690 V CA 50/60 Hz
[Uimp] Resistencia a picos de tensión 8 kV
[Ith] Corriente térmica convencional 63 A en 60 °C
[icm] capacidad nominal de cortocircuito 15 kA solo interruptor-seccionador 500 V CA en 50/60 Hz
75 kA con interruptor automático aguas arriba 500 V CA en 50/60 Hz
[Ue] Tensión nominal de empleo 500 V CA 50/60 Hz
250 V CC
Poder de seccionamiento Sí
Indicador de posición del contacto Sí
Corte visible No
Grado de contaminación 3
Complementario
Tipo de control Mando rotativo
Color de la maneta Negro
Tipo de montaje Fijo
Soporte de montaje Placa
Carril DIN
Conexión superior Frontal
Conexión hacia abajo Parte frontal
Sección de cable 1,5…50 mm²
Potencia máxima AC-23, estado 1 15 kW en 220/240 V CA 50/60 Hz
AC-23, estado 1 22 kW en 500/525 V CA 50/60 Hz
AC-23, estado 1 30 kW en 380/415 V CA 50/60 Hz
AC-23, estado 1 30 kW en 440 V CA 50/60 Hz
Servicio nominal Ininterrumpido
Clase de servicio intermitente Clase 120 - 60 %
Dimensiones del armario para 190 mm x 115 mm x 55 mm
[Icw] Corriente temporal admisible 0,067 kA durabilidad eléctrica 20 s acorde a IEC 60947-3
1,73 kA durabilidad eléctrica 3 s acorde a IEC 60947-3
3 kA durabilidad eléctrica 1 s acorde a IEC 60947-3
5,5 kA durabilidad eléctrica 30 s acorde a IEC 60947-3
Durabilidad mecánica 20000 ciclos
Durabilidad eléctrica AC-22A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz
AC-22A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz
AC-22A, estado 1 1500 ciclos 440 V CA 50/60 Hz
AC-22A, estado 1 1500 ciclos 500 V CA 50/60 Hz
AC-23A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz
AC-23A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz
AC-23A, estado 1 1500 ciclos 440 V CA 50/60 Hz
AC-23A, estado 1 1500 ciclos 500 V CA 50/60 Hz
DC-22A, estado 1 1500 ciclos 250 V CC 4 polos en serie
DC-23A, estado 1 1500 ciclos 250 V CC 4 polos en serie
Paso de conexión 18 mm
Altura 85 mm
Anchura 90 mm
Profundidad 62,5 mm
Peso del producto 0,6 kg
Entorno
Normas IEC 60947-3
IEC 60947-1
Certificaciones de producto CCC
KEMA-KEUR
Grado de protección IP IP40 acorde a IEC 60529
Grado de protección IK IK07 acorde a EN 50102
Temperatura ambiente de funcionamiento -25…70 °C
Temperatura ambiente de almacenamiento -50…85 °C
