Lm317 Regulador Voltaje Ajustable 1.2v A 37v 1.5a Pack X2

Descripción

PACK 2 REGULADORES LM317 - Estabilizador de Tensión Variable

El LM317T es un circuito integrado monolítico en TO-220, diseñado para usarse como regulador de voltaje ajustable positivo.

Está diseñado para suministrar más de 1,5 A de corriente de carga con una salida ajustable, voltaje en un rango de 1.2 a 37 V.
El voltaje de salida nominal se selecciona mediante un divisor resistivo, lo que hace que el dispositivo sea excepcionalmente fácil de usar.
Podemos utilizarlo en los proyecto que necesiten de una tensión de alimentación específica o incluso para hacerse una pequeña fuente de alimentación de laboratorio con muy pocos componentes.

Para su uso sólo se requieren dos resistencias externas para obtener el valor de salida. De hecho la línea de carga y regulación es mejor que en los reguladores fijos. Además de las mejores características respecto a los reguladores fijos, cuenta con protección por limitación de corriente y exceso de temperatura, siendo funcional una protección contra sobrecarga, incluso si el terminal de control está desconectado.

Las precauciones a considerar en el uso del LM317 están relacionadas principalmente en la disipación del calor. Por ejemplo, si tenemos una salida regulada a 5V y tenemos una carga que requiere de 1A constantes, estaríamos teniendo una potencia de salida P = 5V*1A = 5W. Entonces tenemos que tener una forma de disipar el calor que esta generando dicha carga en el regulador. Es entonces muy importante contar con un disipador que pueda dispersar el calor generado. Un disipador puede ser un pedazo de aluminio que este colocado en una cara del regulador de voltaje.

Para el regulador de voltaje es necesario una entrada de voltaje. En este caso el circuito LM317 puede ser alimentado con un voltaje de entrada que al menos tenga 3V de diferencia con el voltaje de salida deseado. Es decir, que si se quiere regular de 1.25 a 5 volts, mínimo se requiere una fuente de 8V de entrada. Esta fuente puede ser el voltaje regulado de un transformador o un regulador externo de 9V/12V.

- Corriente de salida. Para el regulador la corriente de salida depende de la diferencia de voltaje entre la salida y el voltaje de ingreso. Existen dos rangos importantes:
* De 1.5A a 2.5A cuando la diferencia es menor a 15V.
* De 0.15A a 0.4A para cuando la diferencia entre el regulador y su entrada sea de hasta 40V y hasta 15V.
* A pesar de esto, la corriente de salida nominal recomendada es de 0.01A a 1.5A.
- Voltaje de entrada. Mínimo tiene que haber una diferencia de 3V entre la entrada y la salida regulada.
* 3V a 40V.
-Voltaje de salida.
*De 1.25V a 37V.

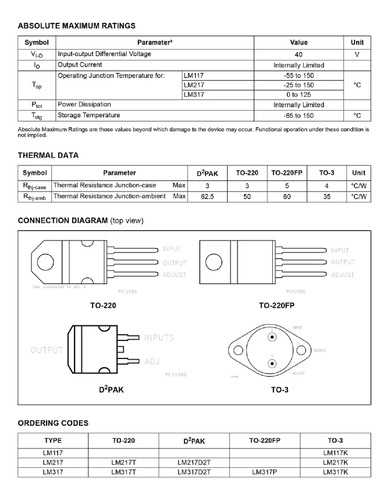

Especificaciones:
Corriente de salida: 1,5 A ( mínimo) , 2.2 ( típico)
Diferencia de entrada y salida de voltaje ( VI - VO ) : 40 VDC ( máximo)
Rango de tensión de salida ajustable : 1.2 - 37 v
Temperatura de trabajo : 55 C a + 150 C
Corriente de salida : 1,5 A
Voltaje de entrada: 4.2 - 40 V
Temperatura de trabajo : 0 C a 125 C
Frecuencia característica : 100 ( MHz )
Encapsulado: TO-220
Pines: 3 – ajuste (ADJ), salida (OUT) y entrada (IN).

CUALQUIER CONSULTA SOBRE EL PRODUCTO SERA RESPONDIDA!

Garantía del vendedor: 30 días
