Modem Gprs Gsm Cuatribanda Sim800l Arduino Sms

Descripción

DESCRIPCION:

El módulo SIM800L es un dispositivo quad-band GSM/GPRS, trabaja en las frecuencias GSM850MHz, EGSM900MHz, DCS1800MHz y PCS1900MHz. Este módulo de telefonía celular que te permite añadir voz, texto, datos y SMS a tu proyecto en un pequeño paquete, contiene una cantidad sorprendente de la tecnología en este pequeño paquete. Esta versión cuenta con un conector uFL.

Especificaciones Técnicas:
Voltaje de Operación: 3.4V ~ 4.4V
Consumo de corriente (sleep): 0.7 mA
Interfaz: Serial UART
Quad-band 850/900/1800/1900MHz – se conectan a cualquier red mundial GSM con cualquier SIM 2G
Hacer y recibir llamadas de voz usando un auricular o un altavoz de 8O externo + micrófono electret.
Enviar y recibir mensajes SMS
Enviar y recibir datos GPRS (TCP/IP, http, etc)
Receptor FM
Controlado por Comandos AT (3GPP TS 27.007, 27.005 y SIMCOM enhanced AT Commands)
Interfaz de comandos AT con detección “automática” de velocidad de transmisión
Soporta A-GPS
Datos GPRS:Nivel Lógico de 3V a 5V
Velocidad máxima de transmisión 85.6 Kbps
Protocolo TCP/IP en chip
Codificacion: CS-1, CS-2, CS-3 y CS-4
Soporta USSD
Soporta Reloj en tiempo real (RTC)
Velocidades de transmisión serial desde 1200bps hasta 115200bps

Modulo SIM800L es un sistema minimo de solo 25 x 23 MM que le permite conexion a redes GSM/GPRS/Internet de forma economica. Este modulo de telefonia celular que te permite añadir voz, texto, datos y SMS a tu proyecto. Es ideal para evaluar el funcionamiento de dicho modulo e incluirlo en prototipos o sistemas finalizados con el cableado adecuado. Se comunica con el microcontrolador a traves de una interfaz serial y comandos AT. Los modulos Simcom tambien se utilizan en shields para arduino, por lo que podemos utilizar este modulo tambien con arduino o cualquier microcontrolador o computadora como el Raspberry Pi o PC de escritorio.

A diferencia de modulos mas sencillos, el SIM800L tiene un stack TCP/IP incluido, por lo que realizar aplicaciones que involucran comunicaciones a traves de internet es mas facil y todas las operaciones con sockets se realizan mediante comandos AT dedicados, el modulo tambien soporta las 4 bandas de frecuencias internacionales de GSM, lo que garantiza la compatibilidad del dispositivo con la mayoria de los operadores de telefonia a nivel global.

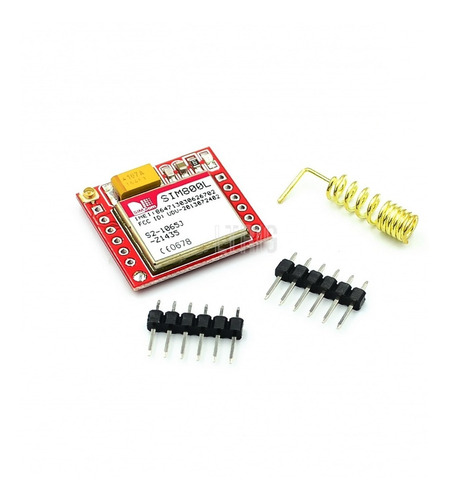

Este sistema minimo SIM800L incluye zocalo para la tarjeta Micro-SIM, conector para antena externa U.FL o PIN para soldarla (La antena para soldar esta incluida), y dos conectores de datos de 1x6 de 2.56mm por lo cual es bastante sencillo hacer que trabaje con cualquier microcontrolador al sacarlo de su empaque. La conexion puede realizarse facilmente a cualquier tarjeta de desarrollo o de entrenamiento mediante Cables o directamente.




The SIM800L module to support four-band GSM/GPRS, whose working band is: GSM850, EGSM900, DCS1800 and PCS1900MHz.
Working voltage:3.4V ~4.4V;
The current consumption is 0.7 mA under the Sleep Mode
GPRS data
The maximum data transmission rate of GPRS is 85.6 kbps;;
Build-in TCP/IP protocol;
Encoding format:CS-1, CS-2, CS-3 and CS-4;
Support Unstructured Supplementary Service Data (USSD)
Serial debugging
Support standard full-function serial as well as the transmission rate with a range from 1200bps to 115200bps;
Support the serial port multiplexing function complying with GSM 07.10 protocol

Hilera de Pines 1:
(CONECTOR RF U.FL PARA ANTENA EXTERNA)
NET ANTENA PARA SOLDAR
VCC
RESET
RXD
TXD
GND

Hilera de Pines 2:
RING
DTR
MICP
MICN
SPKP
SPKN
