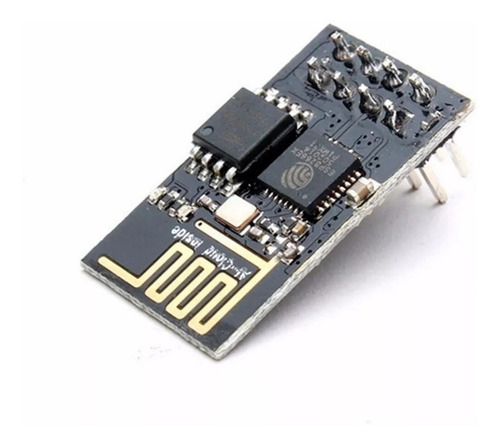

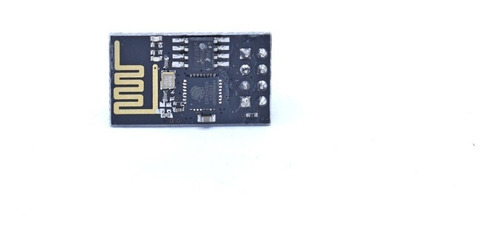

Modulo Arduino Wifi Esp8266 Esp 01 Placa Uart Ed

Descripción

Conectar tus proyectos a internet por Wifi ya no será un problema con la ayuda del Módulo ESP-01. Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Integra un potente procesador con Arquitectura de 32 bits y conectividad Wifi. Ofrece una completa y autocontenida solución WiFi Networking, permitiéndole trabajar como host de aplicaciones o reducir la carga de WiFi Networking de otro procesador. El módulo puede trabajar en 2 modos: como estación Wifi (Wifi Station) o como Punto de Acceso (Access Point), al trabajar como estación el módulo se conecta a la red Wifi presente en nuestro hogar. El modo Access Point se usa si queremos crear una red propia en el chip y así conectarnos directamente.

El módulo ESP-01 viene cargado de fábrica con el firmware AT, que permite conectar un Arduino a wifi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente y usar toda su capacidad como microcontrolador de 32 bits a 80 MHz. Para flashear el chip es necesario utilizar un módulo conversor usb a serial TTL como el Módulo CP2102.

Si optamos por utilizar el chip de forma independiente podemos desarrollar programas en los lenguajes Arduino y Lua. Trabajar dentro del entorno Arduino permite utilizar un lenguaje conocido y hacer uso de un IDE fácil de utilizar, además de hacer uso de toda la información sobre proyectos y librerías disponibles para Arduino. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Al trabajar con Lua podemos experimentar con un lenguaje interpretado.

El módulo trabaja a 3.3V, por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación.

INTERFACE CORRESPONDIENTE
SDIO 2.0, SPI, UART
Empaque QFN de 32-pines
Integra RF switch, balun, 24dBm PA, DCXO y PMU
Posee un procesador RISC, memoria en chip e interface para memoria externa
Procesador MAC/Baseband integrado
Interface I2S para aplicaciones de audio de alta calidad
Reguladores de voltaje lineales "low-dropout" en chip
Arquitectura propietaria de generación de clock "spurious free"
Módulos WEP, TKIP, AES y WAPI integrados

ESPECIFICACIONES TÉCNICAS
Modelo: ESP-01
SoC: ESP8266
Voltaje de Alimentación: 3.3V DC
Voltaje de Entradas/Salidas: 3.3V DC
CPU: Tensilica Xtensa LX3 (32 bit)
Frecuencia de Reloj: 80MHz/160MHz
Instruction RAM: 32KB
Data RAM: 96KB
Memoria Flash Externa: 4MB
Pines Digitales GPIO: 4
UART: 1
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Stack de Protocolo TCP/IP integrado
PLLs, reguladores, DCXO y manejo de poder integrados
Potencia de salida de +19.5dBm en modo 802.11b
Corriente de fuga menor a 10uA
El procesador integrado de 32-bit puede ser utilizado como procesador de aplicación
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU & A-MSDU aggregation & 0.4ms guard interval
Wake up and transmit packets in < 2ms
Consumo de potencia Standby < 1.0mW (DTIM3)
