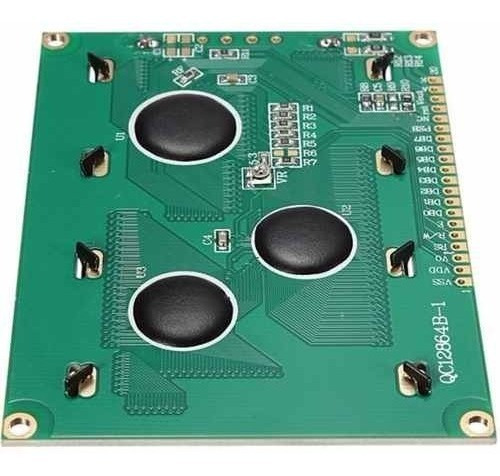

Modulo de pantalla LCD Grafico 128x64 Glcd Arduino Diplay Blue Screen St7920 Candy-Ho

Descripción

Módulo de pantalla LCD Gráfica monocromática con retroiluminación led de color azul. Puede mostrar texto, líneas, círculos y cualquier otra forma que se programe, incluso puede mostrar imágenes o logotipos. El controlador es el chip ST7920 con una resolución en pantalla de 128×64 píxeles.

La pantalla puede operarse en modo de caracteres o bien en modo gráfico. También dispone de 3 módulos de interfaz que incluyen modos de bus paralelo e interfaz serial, lo cual facilita su integración en varios tipos.

Rango de voltaje de operación:
4.5V a 5.5V
Diseño de bajo consumo de energía.
Modo normal (450uA Typ VDD = 5V)
Modo de espera (30uA Max VDD = 5V)
Controlador: ST7920
Interfaz: Interfaz paralela de 8 bits o modos SPI en serie
Luz de fondo: azul / luz de fondo
Dimensiones exteriores: 93.0 x 70.0 x 13.5 mm
Área Visual: 71.8 x 40.0mm
Área Activa: 66.25 x 33.24mm
64 x 16 bits de memoria RAM (DDRAM)
Soporta 16 palabras x 4 líneas (Max)
Rango de pantalla LCD 16 palabras x 2 líneas
Memoria RAM gráfica de 64 x 256 bits (GDRAM)
ROM de generación de caracteres de 2M-bits (CGROM):
Soporte 8192 palabras chinas (16 × 16 matriz de puntos)
Generador de caracteres de ancho medio de 16K bits (HCGROM):
Admite 126 caracteres (matriz de puntos 16 × 8)
32 comunes x 64 segmentos (2 líneas de caracteres)
Drivers LCD

Encendido automático en reinicio (POR)
Pin de reinicio externo (XRESET)
Con los controladores de segmento de extensión, la pantalla área puede hasta 16 × 2 líneas
Oscilador RC incorporado:
La frecuencia es ajustada por una resistencia externa
VLCD (V0 a VSS): max 7V
Modo de visualización mixta de gráficos y caracteres.
Múltiples instrucciones:
Borrar pantalla
Volver a casa
Pantalla ON / OFF
Cursor ON / OFF
Mostrar carácter parpadeante
Cambio de cursor
Cambio de pantalla
Desplazamiento de línea vertical
Pantalla inversa (por línea)
Modo de espera
Amplificador de voltaje incorporado (2 veces)
VOUT: max 7V
1/33 Deber (con ICONO)
