Modulo Lm2596 Step-down Corriente Ajustable P/carga Batería

Descripción

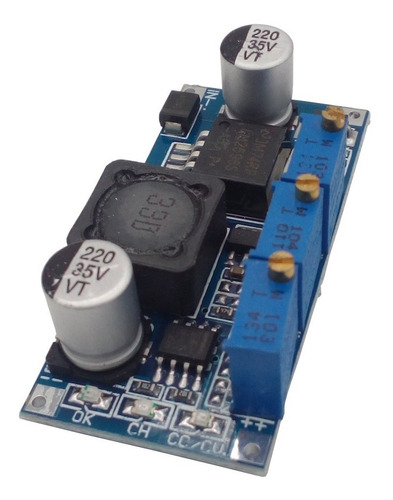

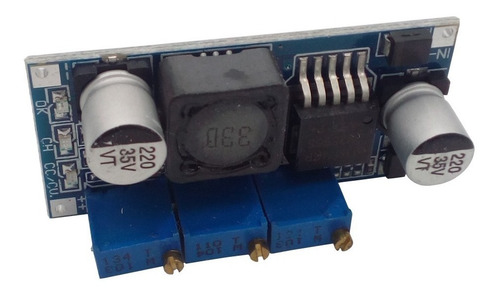

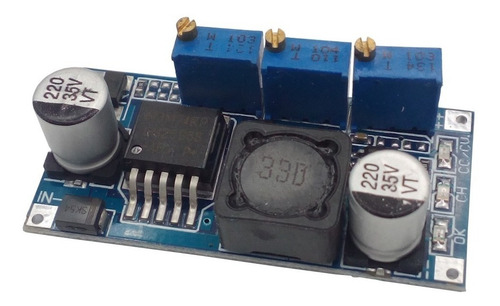

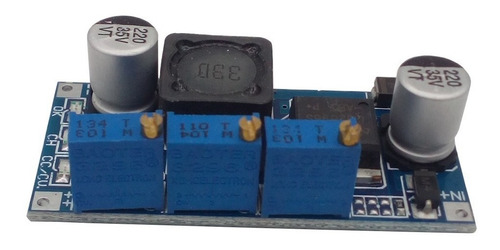

Módulo de Fuente de Alimentación DC-DC Ajustable CC/CV con Chip LM2596.

El circuito LM2596S es un circuito integrado que provee la capacidad de regular o disminuir el voltaje de entrada del circuito. Maneja un rango de operación de 5V - 35V y el voltaje de salida es ajustable por el usuario vía potenciómetro de precisión.

Es una fuente basada en el regulador step-down DC-DC LM2596. Posee un preset multivuelta de alta precisión y es capaz de alimentar una carga de hasta 3A con alta eficiencia regulando el voltaje de salida dentro de los rangos de trabajo del dispositivo.

Este circuito permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, ideal para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, paneles solares, turbinas de viento, etc.

CARACTERÍSTICAS

- LED indicador de carga completa para cargar baterías de litio.
- Cargador para Baterías de Litio (o ferroeléctricas).
- Tensión de carga ajustable: 4V, 6V, 12V, 14V, 24V.
- Cargador para Baterías Níquel Cadmio (Ni-Cd) y Níquel Metal Hidruro (Ni-MH).

Dispone de tres presets multivuelta, con los que se ajusta:
1) Tensión de salida
2) Corriente máxima de salida
3) Punto de “carga completa” en caso de estar cumpliendo la función de cargador de batería.

ESPECIFICACIONES TÉCNICAS

- Tensión de entrada: 5V-35V
- Corriente de salida: 3A (máx), 2A sin disipador
- Tensión de salida: 1.25V a 30V
- Frecuencia de trabajo: 150kHz
- Regulación de carga: ± 0.5%
- Temperatura de trabajo: -40°C a +85°C
- Rendimiento: 92% (máx)
- Potencia de salida: 15W (máx), sin disipador
- Ripple de salida: 50mV (máx)
- Regulación de tensión: ±2.5%
- Dimensiones: 48mm x 23mm x 14mm

LA COMPRA INCLUYE

- Módulo Step-down/carga Batería LM2596

SKU: LM2596-ADJ-CURRENT
