Modulo Sm 1223, 16di 24vdc - 16do 24vdc 0.5amp

Descripción

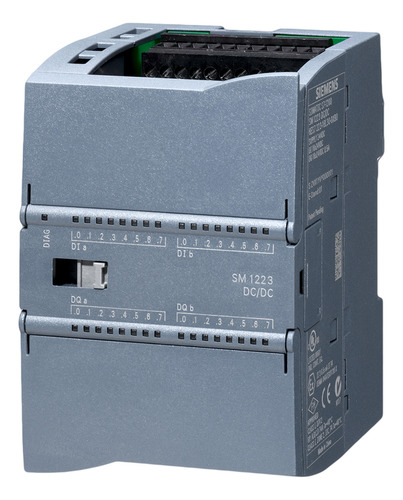

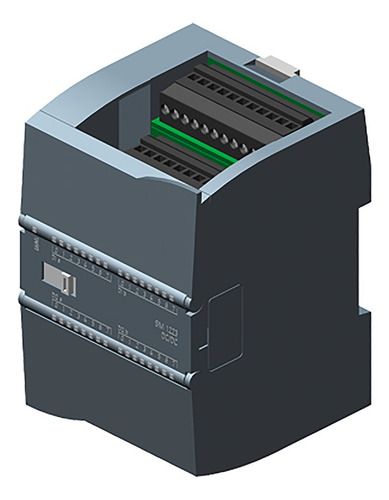

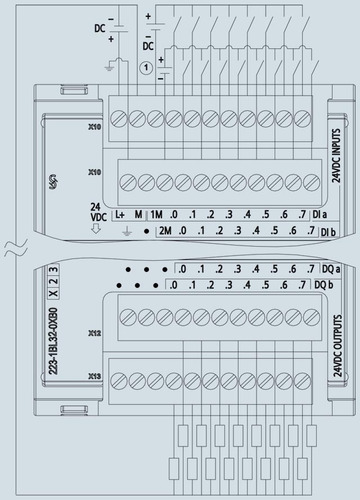

Módulo de Entradas/Salidas Digitales Siemens SM 1223 – 6ES7223-1BL32-0XB0

Descripción General:

El módulo Siemens SM 1223 (referencia 6ES7223-1BL32-0XB0) es una unidad de expansión digital diseñada para integrarse con los controladores lógicos programables (PLC) de la serie SIMATIC S7-1200. Ofrece 16 entradas y 16 salidas digitales, proporcionando una solución compacta y eficiente para aplicaciones de automatización industrial que requieren múltiples señales de entrada y salida.

Especificaciones Técnicas:

Entradas Digitales:

Cantidad: 16

Tipo: 24 V DC, compatible con configuraciones Sink/Source

Corriente de entrada típica: 4 mA por canal

Tensión para señal "0": ≤5 V DC

Tensión para señal "1": ≥15 V DC

Tiempo de retardo configurable: 0.2 ms a 12.8 ms, seleccionable en grupos de cuatro entradas

Salidas Digitales:

Cantidad: 16

Tipo: Transistor (24 V DC)

Corriente máxima por salida: 0.5 A

Tensión de salida para señal "1": ≥20 V DC

Protección contra cortocircuitos: No incorporada; se requiere protección externa

Alimentación:

Tensión nominal: 24 V DC

Rango permitido: 20.4 V a 28.8 V DC

Consumo desde el bus de fondo: Máximo 185 mA

Pérdida de potencia típica: 4.5 W

Características Físicas:

Dimensiones (Al x An x Pr): 100 mm x 70 mm x 75 mm

Peso: Aproximadamente 282 g

Tipo de conexión: Terminales de tornillo o resorte (según configuración)

Longitud máxima de cableado: 300 m sin apantallar; 500 m apantallado

Compatibilidad y Certificaciones:

Compatible exclusivamente con PLC Siemens SIMATIC S7-1200

Cumple con la directiva RoHS desde el 15/03/2013

País de origen: Alemania

Aplicaciones Típicas:

Ideal para sistemas de automatización industrial que requieren una alta densidad de entradas y salidas digitales, como líneas de producción, sistemas de transporte, control de maquinaria y procesos automatizados en general.

Nota Importante:

Este módulo no incluye protección interna contra cortocircuitos en las salidas; se recomienda implementar protección externa adecuada para garantizar la seguridad del sistema.
