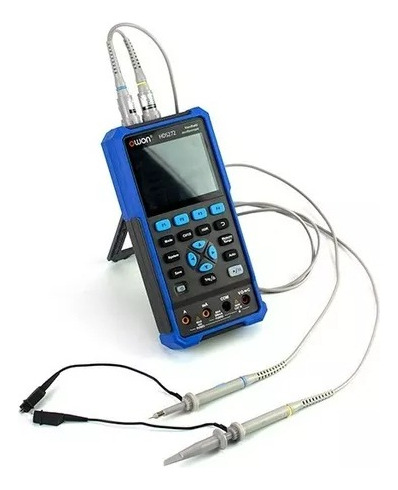

Osciloscopio Portátil Hds2102s 100 Mhz 2 Canales Owon

Descripción

El OWON HDS2102S es un osciloscopio de almacenamiento digital (DSO) de dos canales con un generador de forma de onda arbitraria (AWG) de 25 MHz incorporado. Este instrumento de medición electrónica es utilizado para visualizar y analizar formas de onda eléctricas, utilizando tecnología digital para adquirir, procesar y mostrar las señales eléctricas.

Características clave del OWON HDS2102S:

- Ancho de banda de 100 MHz, permitiendo capturar señales con frecuencias de hasta 100 MHz.
- Tasa de muestreo máxima en tiempo real de 1 GSa/s para una captura y análisis precisos de la forma de onda.
- Pantalla TFT-LCD a color de 7 pulgadas con resolución de 800x480 píxeles.
- Dos canales de entrada para medición y análisis simultáneo de dos señales diferentes.
- Profundidad de memoria de 10 Mpts para capturar y almacenar una gran cantidad de muestras de forma de onda.
- AWG de 25 MHz incorporado para generar varios tipos de formas de onda y señales de prueba.
- Variedad de opciones de activación, incluyendo activadores de borde, pulso, video y pendiente.
- Interfaces USB y LAN para conectividad a computadoras y control remoto.
- Software "OWON SmartDS" para control y gestión remota del osciloscopio.
- Funciones como mediciones automáticas, funciones matemáticas (incluida FFT), grabación de formas de onda y pruebas de aprobación/rechazo.

Especificaciones técnicas del osciloscopio:

- Modelo: HDS2102S
- Canales: Osciloscopio 2-CH + Generador de señal 1-CH
- Duración del registro: 8K
- Acoplamiento de entrada: CC, CA y tierra
- Impedancia de entrada: 1 Mohm, en paralelo con 16pF
- Factores de atenuación de sonda: 1X, 10X, 100X, 1000X, 10000X
- Máx. Voltaje de entrada: 400 V (CC+CA, PK-PK)
- Escala horizontal: 2ns/div - 1000s/div
- Sensibilidad Vertical: 10mV/div - 10V/div
- Resolución vertical: 8 bits
- Tipo de disparador: Borde
- Modos de disparo: automático, normal, único
- Medición Automática: Período, Frecuencia, Media, PK-PK, Máx., Mín.
- Medida de Cursores: DeltaV, DeltaT
- Interfaz de comunicación: USB tipo C

Especificaciones del multímetro:

- Máx. Resolución: 20,000 cuentas
- Modo de prueba: voltaje, corriente, resistencia, capacitancia, diodo y continuidad
- Impedancia de entrada: 10Mohm
- Máx. Voltaje de entrada: CA 750 V, CC 1000 V
- Máx. Corriente de entrada: 10 A

Especificaciones del generador de funciones:

- Salida de frecuencia: Sinusoidal hasta 25MHz, Cuadrado hasta 5MHz, Rampa hasta 1MHz, Pulso hasta 5MHz, Arbitrario hasta 5MHz
- Tasa de muestreo: 125MSa/s
- Canal: 1-CH
- Rango de Amplitud: 20 mVpp - 5 Vpp
- Longitud de forma de onda: 8K
- Resolución vertical: 14 bits
- Impedancia de salida: 50ohm
