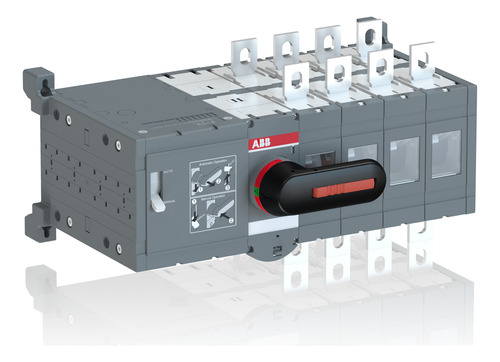

Otm400e4cm230c Interruptor C/o Motorizado- Abb

Descripción

OTM400E4CM230C
Información General
Tipo de producto extendido: OTM400E4CM230C
Código de producto: 1SCA022847R3250

Valor circular
Plantilla de notificación de minerales de conflicto (CMRT): 9AKK108467A5658
Información medioambiental: 1SCC303036D0202
Declaración REACH: 1SCC011021D0201
Información sobre RoHS: 1SCC011020D0201

Clasificación
Cantidad mínima de pedido: 1 pieza
Código arancelario: 85365080
País de origen: Finlandia (FI)

Descargas Populares
Ficha técnica, información técnica: 1SCC303003C0201
Instrucciones y manuales: 1SCC303002M0206

Dimensiones
Ancho del producto: 367 mm
Alto del producto: 185 mm
Largo del producto: 235 mm
Peso del producto: 9,4 kg (20,7 libras)

Técnico
Corriente nominal de funcionamiento AC-21A (Ie): (380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A

Corriente nominal de funcionamiento AC-22A (Ie): (380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A

Corriente nominal de funcionamiento AC-23A (Ie): (380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A

Corriente nominal de funcionamiento AC-31B (Ie): (380 ... 415 V) 400 A
Corriente nominal de funcionamiento AC-33B (Ie): (380 ... 415 V) 400 A

Potencia operativa nominal AC-23A (Pe): (380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW

Corriente térmica convencional (Ithe): Completamente cerrado 400 A
Tensión nominal soportada por impulsos (Uimp): 12 kV
Tensión nominal de aislamiento (Ui): 1000 V
Tensión nominal de operación: 1000 V
Corriente nominal de corta duración Tensión baja (Icw): durante 1 s 15 kiloamperios rms
Tensión de funcionamiento del motor: 220 ... 240 V CA
Pérdida de potencia: 10 W
Grado de contaminación: 3
Color del asa: Negro
Tipo de asa: Mango de montaje directo
Posición del cuarto polo: Lado derecho
Tipo de cuarto polo: Conmutado - Función simultánea
Mecanismo de funcionamiento de los interruptores: Mecanismo al final del interruptor
Distancia entre fases: Estándar
Posición de los terminales de línea: Arriba adentro - Abajo afuera, Abajo adentro - Arriba afuera
Modo de funcionamiento: Frente operado
Tipo de montaje: Montaje bajo
Número de polos: 4
Grado de protección: Frontal IP20
Tipo de transición: Abierto
