Plato Para Torno 250mm Tres Mordazas Auto Centrante Morsa

Descripción

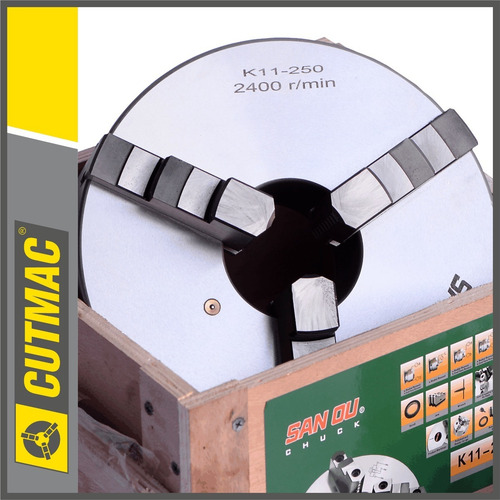

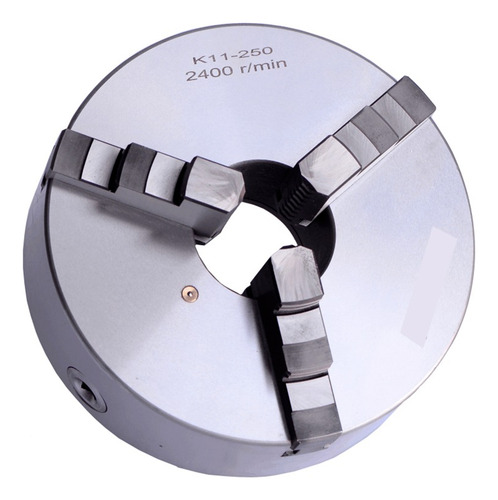

PLATOS SAN OU Ø 250 mm

PLATO DE 3 MORDAZAS AUTOCENTRANTES (CON DOBLE JUEGO DE MORDAZAS) PARA TORNO PARALELO MECÁNICO O PARA CUALQUIER MAQUINA O DISPOSITIVO QUE REQUIERA LA TOMA DE PIEZAS CILÍNDRICAS

CARACTERÍSTICAS TÉCNICAS:
- Diámetro exterior del plato 250 mm
- Entrecentro agujeros de fijación: 3 bulones Métrica 12 sobre entrecentro Ø 226 mm
- Pasaje de barra: Ø 80 mm
- A: Toma mínima mordazas externas o derechas: Ø 6 mm
- B: Toma mínima segundo escalón mordazas externas o derechas: Ø 80 mm
- C: Toma máxima mordazas externas o derechas: Ø 110 mm
- D: Toma máxima segundo escalón mordazas externas o derechas: Ø 250 mm
- E: Toma mínima segundo escalón mordazas internas o izquierdas: Ø 90 mm
- G: Toma máxima mordazas internas o izquierdas: Ø 250 mm
- H: Espesor o altura del plato sin mordazas: Ø 80 mm
- F: Diámetro depresión localizadora manchón Ø 206 mm

Accesorios standard:
- 2 Juegos de mordazas
- Manual de usuario
- Manija de accionamiento
- Bulones de fijación
