Preamplificador Bandeja Fono Mc Moving Coil - The Architect

Descripción

Preamplificador para cápsulas mágneticas MM y del tipo moving coil MC.

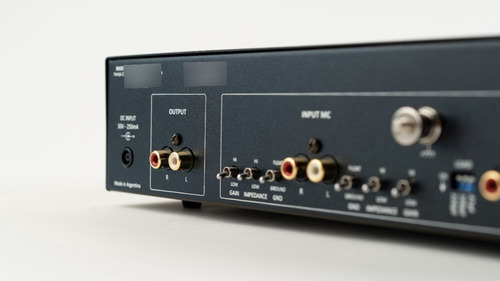

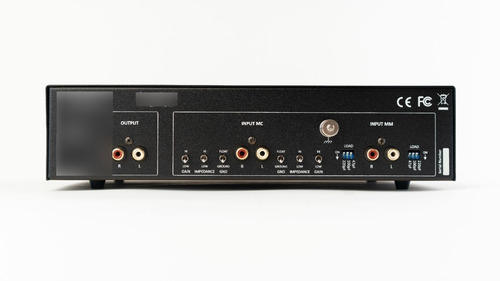

La unidad posee dos entradas, una para MM y la otra para MC. Cada uno posee su entrada propia con los correspondientes ajustes de acuerdo al tipo de cápsula. Es ideal para quienes poseen más de una bandeja giradiscos con distintos tipos de cápsula.
La unidad está diseñada en base a circuitos discretos del tipo clase A con filtros de ecualización RIAA del tipo pasivos.

Utilizamos el mismo proceso y criterio que en el resto de nuestros productos, diseños muy simples con excelente calidad de componentes, medidos y apareados tratando de que la electrónica utilizada tenga el menor impacto posible por sobre el resultado: la música.
Nuestras unidades se arman en forma artesanal cuidando esos pequeños detalles que marcan la diferencia con productos de línea comerciales.

Las unidades se alimentan con fuente externa para minimizar los ruidos inducidos por transformadores de alimentación. Fuente de alimentación incluida.

Especificaciones Técnicas

Sección MM
Impedancia de entrada: 47Kohm
Capacitancia de entrada: 47pF + 100pF + 220pF
Ganancia (1Khz): 36dB
Respuesta en frecuencia (-1dB): 20Hz - 40Khz
Tolerancia curva RIAA: +/- 0.5dB
Distorsión 2º Armónica: 0.05 %
Ruido de salida: -90dBm
Nivel de Ruido referido a la entrada: -126dBm
Diafonía entre canales (1Khz): > 100dB


Sección MC (estado sólido)
Impedancia de entrada: Rango bajo (150-400)
Rango alto (800-1500)
Ganancia (1Khz): 62dB (HIGH) y 52dB (LOW)
Respuesta en frecuencia (-1dB): 20Hz - 40Khz
Tolerancia curva RIAA: +/- 0.5dB
Distorsión 2º Armónica: 0.09 %
Ruido de salida: -60dBm (HIGH) y -70dBm (LOW)
Nivel de Ruido referido a la entrada: -122dBm
Diafonía entre canales (1Khz): > 100dB

General:
Diafonía entre canales (1Khz): > 100dB
Impedancia de salida: 100
Alimentación: 30V a 40V DC @ 500mA
Dimensiones: 292mm(ancho) x 78mm(alto) x 198mm(profund)
Peso: 2Kg

Fuente:
Entrada: 220V A.C.
Salida: 35V D.C.
Tipo: Transformador
Peso: 300 gr

Esta publicación corresponde a la versión estandar. Capacitores Wima, Audyn QS4 y Johnson Low ESR en la sección de fuente con 20.000 uF total de filtrado. Circuito impreso doble faz tipo PTH, resistencias metal film 1%. Todos los componentes medidos y apareados al 0.5%

Las unidades estándar y la MKII son exactamente iguales, la diferencia de precio radica en la diferencia de costo entre los capacitores. Ambas poseen WIMA para la RIAA. La diferencia está dada en los capacitores de fuente y paso de señal.

VERSIÓN ESTÁNDAR: Audyn QS4 + Johnson Low ESR

VERSIÓN MKII: Audyn Plus + Nichicon

Las fotos son de placas en proceso de fabricación, podría estar faltando algún componente en alguna, son solo a nivel ilustrativo.

Garantía de fábrica: 2 años
