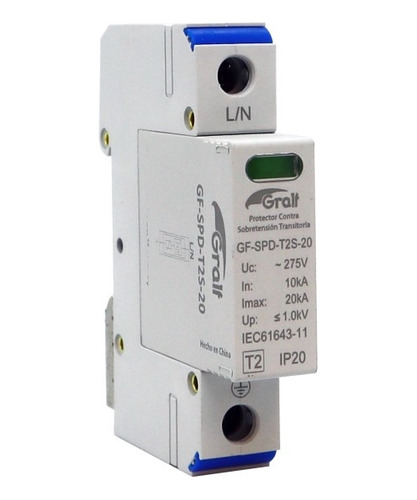

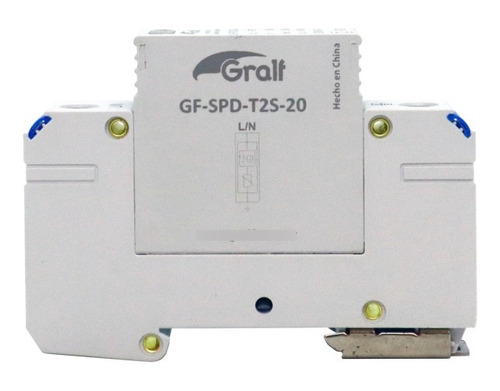

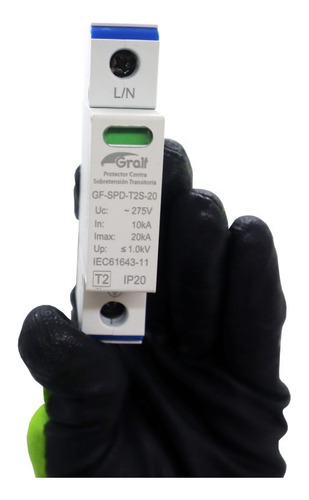

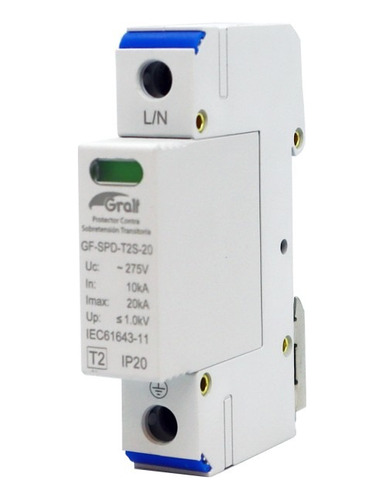

Protector Contra Sobretension Transitoria 1p Gf-spd-t2s-20 gralf

Descripción

• Normalmente utilizado en hogares y fábricas para proteger equipos de sobretensiones transitorias.
• Utilizado para proteger equipos eléctricos de las descargas indirectas de un rayo o de las conmutaciones producidas en la línea de cargas muy pesadas.
• Posee un indicador de falla del protector, ya que éste soporta un número finito de descargas indirectas.
• Posee un Cartucho intercambiable.
• De fácil instalación y tamaño compacto. En instalaciones eléctricas monofásicas, permite proteger equipos eléctricos que soporten una tensión de impulso superior a 1.3KV.
• Instale el protector lo más cerca posible del equipo a proteger. La distancia máxima es de 10 metros.
• Utilice la longitud de cable necesario para hacer la conexión del protector a la línea de tensión, así como para hacer la conexión del protector a la chapa de tierra. La sumatoria de ambos cables debe ser menor a medio metro.
• Por favor, respete las normas mencionadas anteriormente, de lo contrario, la protección no estará garantizada.
• El protector posee un indicador de funcionamiento. Si se encuentra en color VERDE, significa que el protector se encuentra en buen estado. Si se encuentra en color ROJO, significa que hay que cambiar el protector, ya que ha recibido varias descargas indirectas.
• Instale el protector como se indica en el Diagrama de conexión.

Datos técnicos:

• Voltaje de operación 220~240V AC.
• Frecuencia 50Hz.
• Corriente máxima 25A AC.
• Voltaje Uc 275V AC.
• Voltaje residual Up <1.3 kV.
• Clase 2.
• Corriente nominal In 20kA.
• Corriente máxima de descarga(8/20us) 40kA.
• Tiempo accionamiento <25ns.
• Tipo de red TT.
• Grado de Protección IP20.
• Temperatura de operación -40°C~ +80°C.
• Peso 120g.

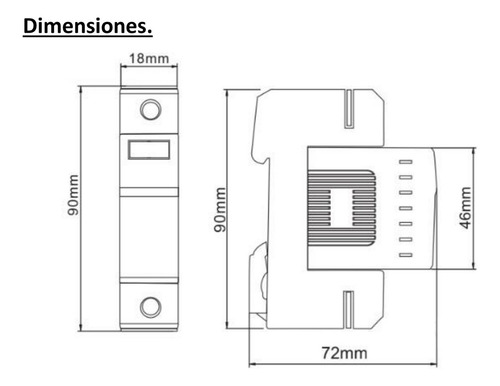

• Dimensiones (Largo x Ancho x Alto) 18x59x90mm.
• Montaje 1 módulo DIN.
