Protector De Parlantes Estéreo Para Amplificadores Q-amp

Descripción

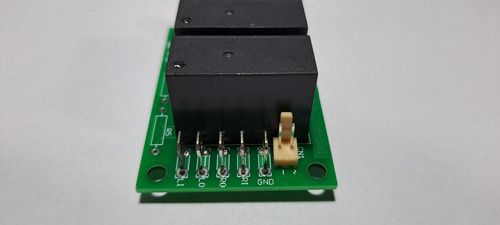

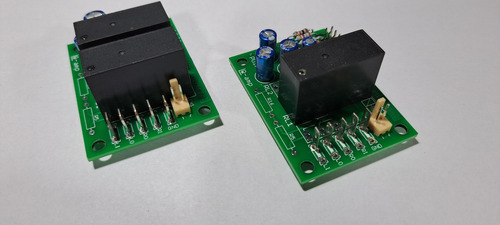

MODULO PROTECTOR DE PARLANTES ESTEREO
Modelo PU1.4-2
Incluye 2 relés.
Recomendado para amplificadores de hasta 120W RMS, 8 ohms por canal

DEBIDO A COSTOS E IMPOSICIONES UNILATERALES DEL SITIO, (COMISIONES Y ENVÍOS) LA VENTA CONTADO DE LA PLACA ES UN 20% MENOS

VER ESQUEMA DE CONEXIONES

El modulo cumple la función de retrasar la conexión de parlantes a la salida del amplificador al momento del encendido, esperando unos 5 segundos mientras el equipo estabiliza su punto de trabajo, evitando el molesto ruido que esto provoca en los parlantes. Además, cumple la función de detectar corriente contínua en la salida del amplificador en caso de falla, potencialmente destructivo para los parlantes, con un umbral de detección simétrico mínimo muy bajo de 1.8Vcc, es decir, cualquier voltaje detectado en la salida mayores o iguales a ese número, provocará la apertura de los relés hasta que la situación se solucione.
Durante el apagado del amplificador, la desconexión es inmediata, eliminando o minimizando también este ruido eléctrico.
A diferencia de muchos circuitos comerciales, sus reducidas dimensiones, excelente terminación, funcionalidad y la practicidad de alimentarse del transformador principal del amplificador, no solo representa el ahorro de un transformador, sino una instalación prolija, eficiente y poco invasiva.
Es posible realizar una protección de mayor seguridad mediante el agregado de un cable adicional, consiste en conectar el terminal activo de cada parlante a masa durante la desconexión, es decir, no hay posibilidad que circule corriente por los parlantes mientras los relés están en reposo. Para que esto?, muy simple, cuando un relé abre un circuito por el que circula corriente alterna (música en este caso), lo hace sin mayores dificultades, el arco que se produce al abrir el circuito, se apaga solo cuando la corriente se hace cero (C.A.), pero con corriente contínua, la cosa es un poco diferente, (caso de falla del amplificador) al abrirse el circuito, se produce un arco y si la separación de los contactos, no es lo suficientemente grande, el arco no se apaga, continúa en un proceso destructivo y finaliza cuando la distancia de contactos es lo suficientemente grande y se interrumpe la corriente naturalmente. Puede verse claramente en la especificación de contactos de relés, el poder de corte en C.C. es mucho menor que en C.A.. Volviendo al protector, el arco se deriva a masa y nada puede circular por el parlante.
Cuenta con una entrada auxiliar para disparar el circuito de retardo si se desea por ejemplo conectar un bimetálico sensor de temperatura (no incluido en la oferta), cuando dicho elemento se active por la anomalía, enviará una tensión positiva de valor mínimo de 5V y máximo igual a la máxima tensión positiva del amplificador provocando la desconexión inmediata de los relés. También puede diseñarse un circuito (limitador V-I) que envíe una señal cuando la corriente por los transistores de salida fuera peligrosa y tambien desconecte los relés.
Por último, también puede utilizarse en equipos con salida acoplada a capacitor y fuente simple, en este caso, la carga del capacitor de acoplamiento, se realiza en el módulo antes de conectar los relés, eliminando o minimizando el ruido de conexión.
IMPORTANTE: AMBOS RELÉS SE ACCIONAN JUNTOS, ES DECIR, ANTE UNA FALLA EN UN CANAL, AMBOS RELÉS SE ABREN!

Resumen de características:

No necesita transformador adicional!.
Toma alimentación del transformador de poder del amplificador!.
2 Relés de capacidad acorde al amplificador.
Tensión de alimentación mínima - 24Vcc
Tensión de alimentación máxima - 55Vcc (Tensión de C.C. de una rama de la fuente del amplificador en estado de reposo).
Incluye puente tipo minijumper para seleccionar el valor de alimentación adecuado al módulo.
Umbral mínimo de detección de C.C. - +/- 1.8Vcc
Retardo de conexión de encendido de 5 segundos aproximadamente.
Desconexión inmediata al retirarse la alimentación.
Posibilidad de conectar los bafles puenteados a masa en la condición de falla del amplificador para darle mayor seguridad a los parlantes.
Entrada de disparo externo por otras anomalías, sobrecorriente, sobretemperatura, etc., mediante una señal positiva superior a 5V positivos. (esto requiere circuito detector de anomalía no incluido en la oferta)

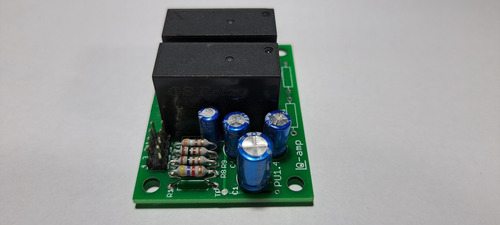

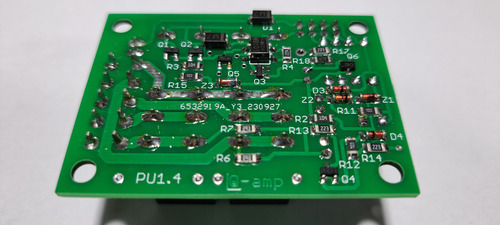

Circuito impreso en FR4 (fibra epoxi) doble faz con PTH, máscara antisoldante e impresión de componentes en ambas caras de primera calidad.
Dimensiones: largo 58, ancho 42 y alto 25mm

Garantía del vendedor: 30 días
