Sensor Flujo Caudalímetro G1/2 1.75 Mpa Efecto Hall Líquido
- Este caudalímetro opera eficientemente en un rango de temperatura de 40 °C a 80 °C, ideal para diversas aplicaciones.
Descripción
El YF-B1 es un sensor de flujo de construcción sólida, constituido por un cuerpo de plástico, un rotor de agua y un sensor de efecto Hall.
- Presión máxima del agua: 1.75MPa
- Rango de caudal: 1-25L/min.

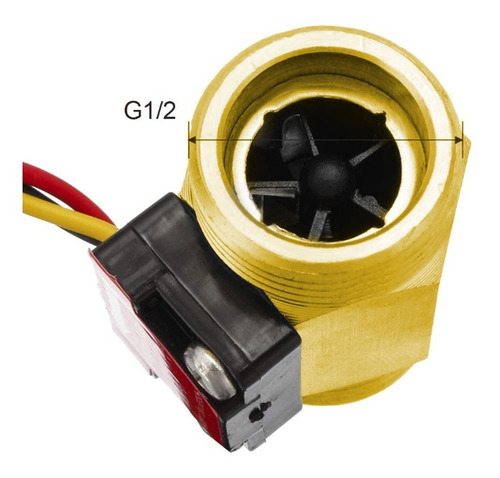

- Rosca G 1/2" media pulgada
- Cuerpo metálico
- Resistente a altas temperaturas y uso prolongado
- Ligero, de tamaño pequeño, fácil de instalar.
- Diseño a prueba de agua para evitar la entrada de agua en el sensor Hall.
- Interior del impulsor incrustado con un eje de acero inoxidable y resistente al desgaste.
- Conexión de tres cables: Rojo para positivo, negro para negativo, amarillo para señal de pulso.
- Aplicación: termostato del calentador de agua, purificador de agua, caldera, dispensadores de agua, máquinas de café, etc.
Se compone de un cuerpo de válvula de latón, rotor de flujo y sensor de efecto Hall. Generalmente, se usa en el extremo de entrada para detectar la cantidad de flujo.
Conéctelo a un microcontrolador y podrá monitorear múltiples dispositivos como su cafetera, aspersor o cualquier otra cosa, y controlar el flujo de agua para satisfacer sus necesidades.
El diseño y el funcionamiento de este tipo de sensor es simple y resistente.
Utiliza un sensor con aspas o álabes para medir la cantidad de líquido que se ha movido a través de él. Las aspas tienen un pequeño imán y hay un sensor magnético de efecto Hall que registra cada vuelta de las aspas, generando impulsos de salida a una velocidad proporcional a la velocidad de flujo.

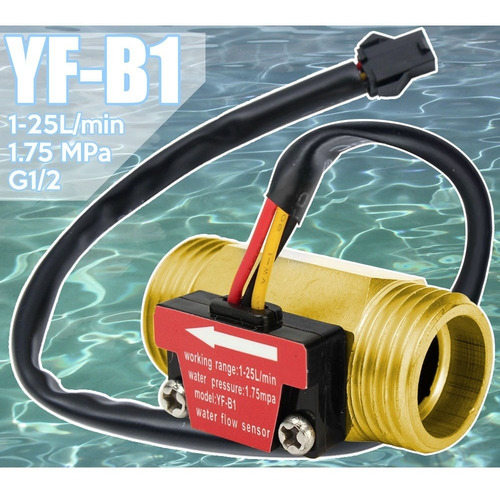

La flecha en la parte frontal del sensor indica la dirección del flujo.
Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido.
Este sensor es ideal para su uso en sistemas de conservación de agua, tanques de almacenamiento, aplicaciones domésticas de reciclaje de agua, sistemas de riego y más.
La señal de pulso es una simple onda cuadrada, fácil de registrar y convertir en litros por minuto.
ESPECIFICACIONES
- Modelo: YF-SB1
- Tipo de sensor: efecto Hall
- Material: LATÓN Plateado
- Rosca externa: G 1/2"
- Posición de montaje: Horizontal Vertical
- Tensión de trabajo: 5V - 18V (recomendado 12)
- Corriente de funcionamiento Máx.: 15mA (5V)
- Tipo de salida: 5V TTL
- Resistencia de aislamiento > 100MO
- Caudal de trabajo: 1 L/m a 30 L/m.
- Presión máxima del agua: 1.75MPa
- Precisión: ± 2% -5%
- Temperatura de funcionamiento: -40ºC a +80ºC.
- Temperatura del líquido: No más de 120°C
- Rango de humedad de trabajo: 25% -95% HR
- Ciclo de trabajo de salida: 50% ± 10%
- Pulsos de salida: 477 pulsos por litro de agua (16 a 357Hz)
- Pulso de velocidad de flujo: Frecuencia (Hz) = 11 * Q ± 5% * Caudal (L/min)
- Dimensiones: 44mm x 28mm x 28mm
- Cable Rojo: Conector alimentación positivo.
- Cable Negro: Conector alimentación negativo.
- Cable Amarillo: Salida de señal.
- Longitud del cable: 30cm
- Grado de protección de entrada: IP65
- Peso: 76g
LA COMPRA INCLUYE
- 1 Caudalímetro Sensor Flujo 1 a 25 L/min YF-B1
SKU: FLOWMETER-1
