Sensor Movimiento Hc-sr50 Pir Arduino Alarmas

Descripción

_________________________________________________________

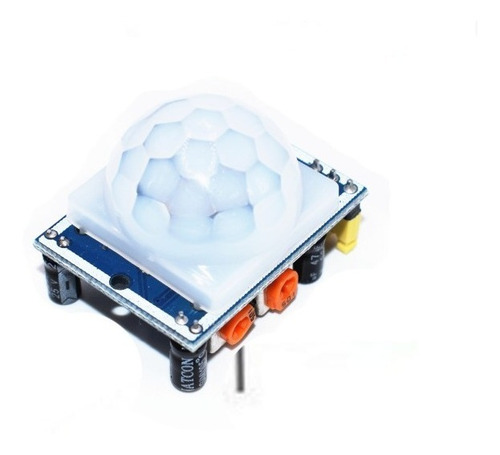

Con este módulo podrás detectar movimiento y construir alarmas o luminarias automáticas. El sensor PIR (compatible con todos los microcontroladores) detecta el movimiento de personas con una distancia de hasta 7 metros, mediante el uso de una lente de Fresnel y el elemento sensible al infrarrojo que percibe cambios en los patrones de radiación infrarroja emitida por los objetos en su vecindad.

Los sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un área, a partir de esto se puede programar muchas acciones como el encendido/apagado automático de luces, sonidos, alarmas, etc. Si bien son capaces de detectar personas, no tienen la capacidad de indicar cuántas hay ni en qué dirección se encuentran; en algunos casos pueden ser activados por mascotas, la clave está en experimentar y encontrar los valores que funcionen adecuadamente.

Adicionalmente, el módulo contiene un sensor Piroeléctrico, el cual puede detectar niveles de radiación infrarroja. El sensor es un detector de movimientos dividido en 2 mitades, ya que busca la diferencia en el movimiento y no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra. Si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo.

ESPECIFICACIONES :
- Voltaje de operación: 4.5VDC-20VDC
- Consumo de corriente en reposo: <50uA
- Voltaje de salida: 3.3V (alto) / 0V (bajo)

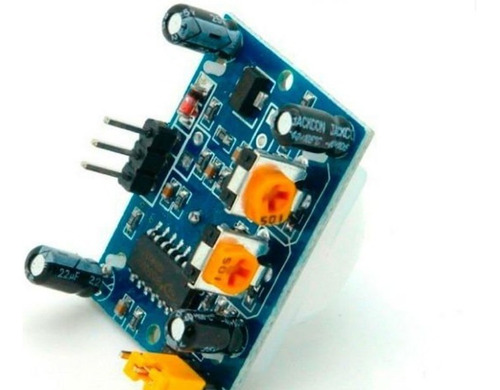

- Rango de detección: 3 a 7 metros, ajustable mediante Trimmer (Sx)
- Ángulo de detección: <100º (cono)
- Tiempo de retardo: 5-200 S (puede ser ajustado (Tx), por defecto 5S +-3%)
- Tiempo de bloqueo: 2.5 S (por defecto)
- Temperatura de trabajo: -20ºC hasta 80ºC
- Dimensión: 3.2 cm x 2.4 cm x 1.8 cm (aprox.)
- Redisparo configurable mediante jumper de soldadura
