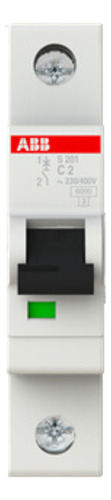

Termica Interruptor Termomagnético Abb Unipolar 2a 6ka C

Descripción

Tipo de producto extendido:
S201-C2
Código de producto:
2CDS251001R0024
EAN:
4016779523325
Descripción corta:
S201-C2 Interruptor automático - 1P - C - 2 A

Técnico
Estándares:
CEI/EN 60898-1
CEI/EN 60947-2
UL 1077
Característica de tropiezo:
C
Tensión nominal de operación:
según IEC 60898-1 230 / 400 V CA
según IEC 60898-1 230 V
según IEC 60947-2 230 V CA
Tensión operativa:
Máximo (incl. tolerancia) 253 V CA
Máximo (incluida la tolerancia) 72 V CC
Mínimo 12 V CA
Mínimo 12 V CC
Tensión nominal de aislamiento (Ui):
según IEC/EN 60664-1 440 V
Tensión nominal soportada por impulsos (Uimp):
4 kilovoltios
a 2000 m 5 kV
al nivel del mar 6,2 kV
Tensión de prueba dieléctrica:
50/60 Hz, 1 min: 2 kV
Tipo de tensión de entrada:
AC/DC
Corriente nominal (In):
2A
Capacidad nominal de cortocircuito:
(CA) 6kA
(CC) 6kA
(230 / 400 V CA) 6 kA
(230 V) 6 kA
(400 V) 6kA
Capacidad nominal de corte en cortocircuito (Icu):
(133 V CA) 20 kA
(230 V CA) 10 kA
(24 V CC) 20 kA
(60 V CC) 10 kA
(230 V) 10 kA
(400 V) 10 kA
Corriente nominal de cortocircuito condicional (Inc):
(230 V) 10 kA
(400 V) 10 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics):
(133 V CA) 15 kA
(230 V CA) 7,5 kA
Frecuencia (f):
50Hz
Frecuencia nominal (f):
50 / 60Hz
Pérdida de potencia:
1,8W
en condiciones de funcionamiento nominales por polo 1,8 W
Conexión de la fuente de alimentación:
Arbitrario
Indicación de la posición del contacto:
Rojo encendido/verde apagado
Clase de limitación de energía:
3
Resistencia eléctrica:
20000 ciclos de CA
Resistencia mecánica:
20000 ciclo
Número de postes protegidos:
1
Número de polos:
1
Categoría de sobretensión:
III
Par de apriete:
2,8 N·m
Tipo de montaje:
de ferrocarril
Tipo de terminal de tornillo:
Terminal de elevación de cilindro bidireccional a prueba de fallos
Marcado del actuador:
E/S
Material del actuador:
Grupo de aislamiento II, negro, sellable
Material de la carcasa:
Grupo de aislamiento II, RAL 7035
Montaje en contactores:
TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7.5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montaje:
cualquier
Destornillador recomendado:
Pozidriv 2
Accesorios disponibles:
Sí
Ficha técnica:
S201-C2
Capacidad de conexión:
Barra colectora 10 / 10 mm²
Flexible con casquillo 0,75 ... 25 mm²
Flexibles 0,75 ... 25 mm²
Rígido 0,75 ... 35 mm²
Rígido 0,75 ... 35 mm²
Trenzado 0,75 ... 35 mm²
Tamaño de la instalación:
según DIN 43880 1
Longitud de pelado del cable:
12,5mm
Tipo de terminal:
Terminales de tornillo
Cumplimiento de materiales
Información sobre RoHS:
2CDK403001D0607
Estado de RoHS:
Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 del 22 de julio de 2019
Fecha de RoHS:
0335
Declaración REACH:
9AKK108468A9644
Información de ALCANCE:
Verdadero: contiene sustancias > 0,1 porcentaje en masa
Plantilla de notificación de minerales de conflicto (CMRT):
9AKK108468A3363
SCIP:
e6800e55-46b1-49a3-881b-0f66d0e903ad Alemania (DE)
Ambiente
Temperatura ambiente:
Funcionamiento -25 ... +55 °C
Almacenamiento -40 ... +70 °C
