USDR/USDX HF QRP SDR Transceptor SSB/CW Transceptor 8 Bandas 5W Radioaficionado Con Carcasa Negra

Descripción:

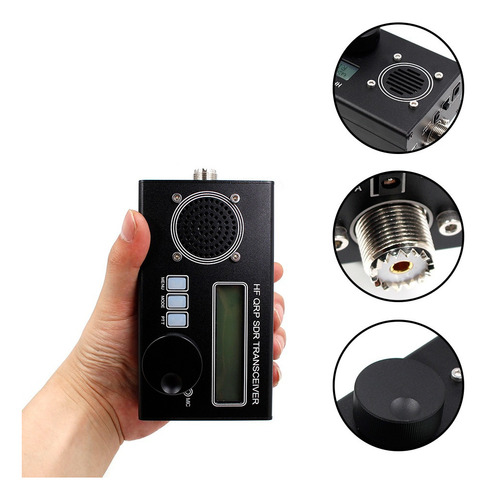

USDR/uSDX es un transceptor QRP SSB/CW de 8 bandas de tamaño de bolsillo. Diseñado con batería de litio incorporada, micrófono incorporado, botón PTT y consumo de corriente RX extremadamente bajo, es un buen compañero para SOTA, POTA o cualquier otra actividad portátil. Este transceptor de

onda corta QRP SSB/CW tiene una pantalla 1602, batería incorporada, un cargador, micrófono incorporado y altavoz. Se puede conectar a botones automáticos. También puede decodificar CW.

Características:
1. Utilizando un tubo transmisor duradero de la serie IRF
2. Se puede utilizar para conectar a una antena (base del instrumento)
3. Marcado de carcasa láser de aluminio, todos los botones de aluminio, con botones de silicona translúcida
4. El circuito qcx original se simplifica enormemente y los componentes instalados se reducen en un 50%. Sin bobinados de transformador complicados. Sin procedimientos de cableado. La más rentable y fácil de construir

Lista de funciones:
* Eer e-level impulsa la etapa de transmisión ssb
* Fuente de alimentación de 13,8 v aproximadamente 10 w ssb pep de salida
* Admite modos completos: usb, lsb, cw, am y fm-dsp
* Filtro: banda de paso de 4000, 2500, 1700, 500, 200, 100, 50 hz
* Función DSP: control automático de ganancia (agc), reducción de ruido (nr), disparador de voz, xmit de disparador de voz, atenuador rx (att), compuerta de ruido tx, control de unidad tx, control de volumen y dbm/s-meter
* Transmisión de supresión de portadora/banda lateral inversa Ssb: mejor que -45dbc, imd3 (tono dual) -33dbc; recepción: mejor que -50dbc
* Admite múltiples bandas. Continuamente ajustable en el rango de frecuencia de 160 m-10 m (pérdida de rendimiento de 20 khz). 99 mhz
* Firmware de código abierto, IDE integrado; permite la experimentación, puede añadir nuevas funciones, puede compartir contribuciones a través de github, complejidad del software: 2000 líneas de código
* El software basado en V se puede utilizar para operaciones rápidas y completas de rogue (qsk y semi-qsk), o ejecución auxiliar en modo digital (sin interfaz cat o ptt) para conmutación rx/tx, con control de retardo tx/pa salida ptt externa - Instalación y modificación sencillas, 8 cambios de componentes y 8 líneas
* Transceptor ligero y de bajo coste: gracias al transmisor electrónico de nivel de líquido eer, tiene una alta eficiencia energética (sin necesidad de un gran disipador de calor) y un diseño sencillo (sin necesidad de complejos amplificadores de potencia lineales balanceados)
* La fase del transmisor SSB está completamente basada en digital y software: controla la fase del PLL si5351 (a través de pequeños cambios de frecuencia i2c a lo largo de 800 kbit/s) y la amplitud del PA (a través de pwm a pwm) para probar la entrada del micrófono y reconstruir la señal SSB. Circuito de modelado de clave PA)
* Etapa receptora SDR totalmente digital y basada en software (opcional): la señal I/Q (compleja) se muestrea desde el mezclador digital del detector de muestreo en cuadratura y realiza un cambio de fase de 90 grados (transformada de Hilber) en él y elimina las bandas laterales agregando
* Tres controladores analógicos conmutables independientes del receptor frontal
* 0db, -13db, -20db, -33db, -53db, -60db y -73db
* Nivel de ruido del receptor Mds: -135dbm (200hz bw) a 28mhz
* Selectividad del prerreceptor: ajuste de frecuencia pronunciado -45db/diez veces roll-off +/- 2khz
* Rango dinámico de bloqueo: 20khz offset 123db, 2khz offset 78db
* Decodificador CW, modulación directa/yámbica-a/b-Vfo a/b + rit y división de frecuencia, y conmuta el relé correspondiente con filtro a través del soporte i2c-Cat (TS480 subconjunto), que se puede transmitir a través de la transmisión CAT de audio, pulsaciones de teclas y texto en pantalla

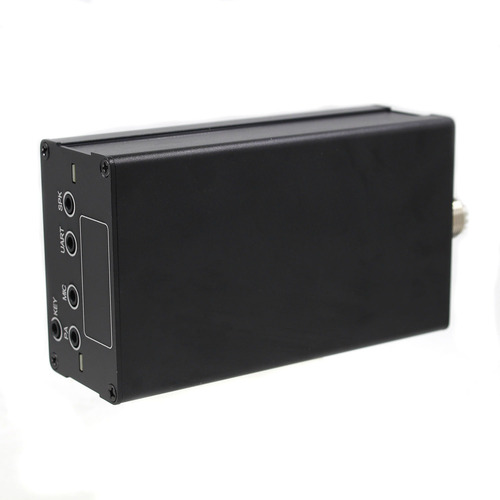

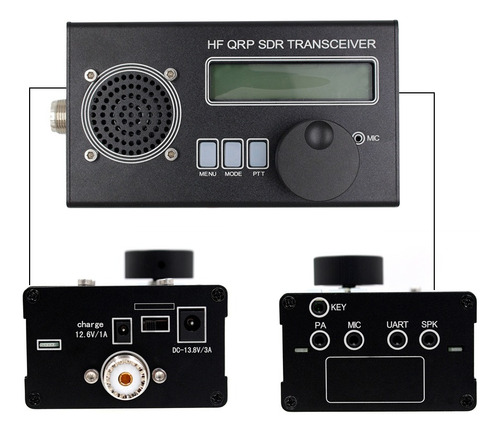

Introducción de la interfaz:
* Carga: Puerto de carga de batería de litio incorporado, ¡use solo el cargador incluido! Está prohibido usar cargadores de otros fabricantes
* Interruptor: apagado. Bat: fuente de alimentación de batería incorporada. 13.8: fuente de
alimentación externa * DC13.8v/3a: Interfaz de alimentación externa

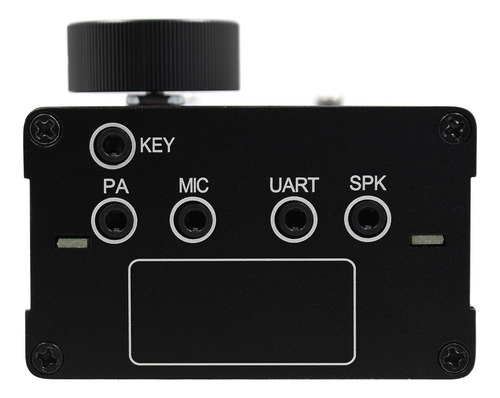

* Tecla: Conexión automática del cuerpo de la tecla (a, b, tecla única)
* Pa: amplificador de potencia externo, señal ptt
* Mic: Interfaz de micrófono externo
* Uart: Comunicación en serie (comando compatible con TS-480)
* Spk: altavoces externos

Paquete incluido:
* 1 x Transceptor
* 1 x Adaptador de corriente

* 1 x micrófono

Sin garantía
