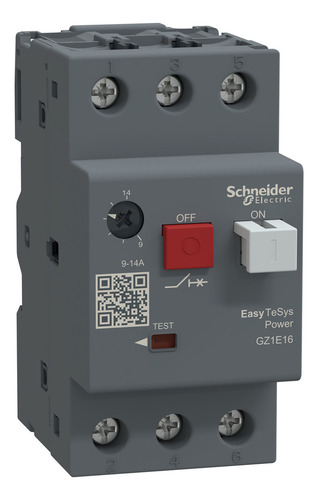

Guardamotor Easypact Tvs 9-14a 3p Schneider Gz1e16

Descripción

Código interno: 23092100225
Código de fabricante: GZ1E16
Código de referencia: 23092100225

Disyuntor de motor tripolar 9-14a 100Ka 50/60Hz Schneider

Schneider Electric lleva más de 180 años haciendo historia e innovando en el mercado, desarrollando tecnologías y soluciones innovadoras y conectadas para la seguridad, la confiabilidad, la eficiencia y sostenibilidad.
Su objetivo es permitir que todos aprovechen al máximo su energía y recursos, reduciendo la brecha entre el progreso y la sostenibilidad para todos. En Schneider, esto se llama Life Is On.

ESPECIFICACIONES TÉCNICAS:

Línea: easyPact
Nombre del producto: easyPact TVS
Nombre abreviado del dispositivo: GZ1E
tipo de producto o componente: disyuntor
Aplicación del dispositivo: Motor
Tecnología de disparo: termomagnético
idoneidad para el aislamiento: de acuerdo con el apéndice 7.1.6 de la norma IEC 60947-1
color: gris (RAL 7011)

Complementario:
descripción de los postes: 3P
tipo de red: CA
Categoría de uso: AC-3
frecuencia de red: 50/60 Hz según IEC 60947-2
modo de montaje: mediante clips o tornillos
soporte de montaje: riel
Posición de montaje: cualquier posición
Potencia del motor kW:
5,5 kW a 400 V AC 50/60 Hz
5,5 kW a 440 V AC 50/60 Hz
9 kW a 500 V AC 50/60 Hz
11 kW a 690 V AC 50/60 Hz
capacidad de interrupción:
Icu: >= 100 kA a 230/240 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 400/415 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 440 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 500 V AC 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 690 V AC 50/60 Hz para IEC 60947-2
Capacidad de corte nominal para servicio de cortocircuitos: 100% a 230/240 V AC 50/60 Hz según IEC 60947-2
75% a 690 V AC 50/60 Hz según IEC 60947-2
50% a 400/415 V AC 50/60 Hz según IEC 60947-2
50% a 440 V AC 50/60 Hz según IEC 60947-2
75% a 500 V AC 50/60 Hz según IEC 60947-2
Tipo de control: botón no luminoso
ajuste de protección térmica línea: 9... 14 A
corriente de activación magnética: 170 A
tensión nominal de funcionamiento: 690 V AC 50/60 Hz según IEC 60947-2
tensión nominal de aislamiento: 690 V AC 50/60 Hz según IEC 60947-2
tensión nominal de impulso compatible: 6 kV IEC 60947-2
Disipación de potencia: 2,5 W (por polo)
Durabilidad mecánica: 100 000 ciclos
durabilidad eléctrica: 100000 ciclos para AC-3
Velocidad máxima de funcionamiento: 25 cic/h

Medio ambiente:
Normas: IEC 60947-4/IEC 60947-2
Tratamiento de protección: TH
grado de protección IP: IP20 según IEC 60529
temperatura ambiente de funcionamiento: -20... 60 °C
ambiente temperatura de almacenamiento: -40... 80 °C
resistencia al fuego: 960 °C según la norma IEC 60695-2-1
Altitud de funcionamiento: 2000 m

DIMENSIONES DEL PAQUETE UNITARIO:

- Altura: 5 cm
- Ancho: 9 cm
- Longitud: 9 cm
- Peso: 270 kg
